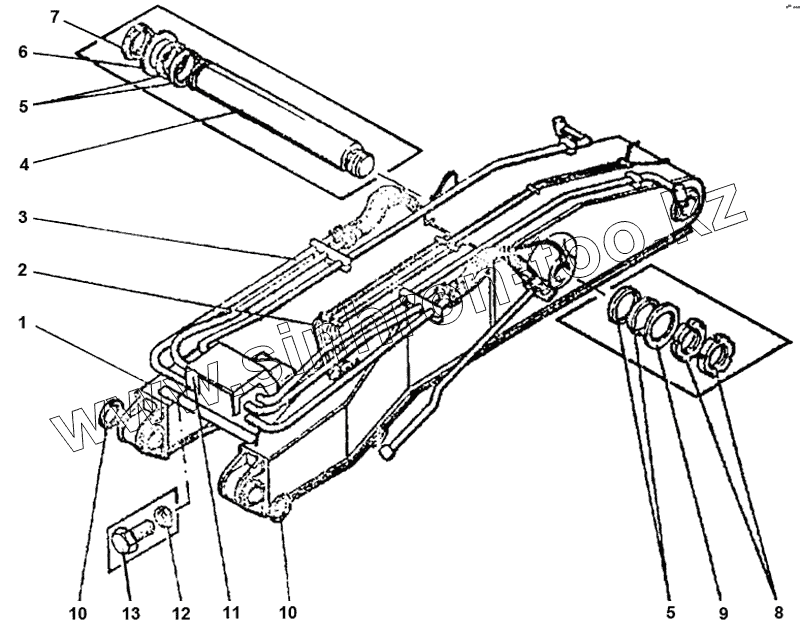

Каталог запасных частей к технике: ВЭКС ЭО-5225. ЭО-5225.56.00.000-1 Установка стрелы

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
5
6
7
8
9
10
10
11
12
13
Позиция на иллюстрации Заводской номер детали Название детали
1 ЭО-5225.56.31.000 Стрела
2 ЭО-5225.56.33.000 Трубопроводы смазки
3 ЭО-5225.56.37.000 Трубопроводы стрелы
4 ЭО-5124А.28.00.001 Ось
5 ЭО-5122.02.00.009 Втулка
6 ЭО-5122.13.00.017 Шайба
7 ЭО-5124.53.00.008 Втулка
8 323.100.2 Гайка
9 ЭО-5122.06.00.003 Шайба
10 ЭО-5122.13.00.033-01 Шайба
11 ЭО-5122.06.00.200-1 Ограждение
12 6402.12 Шайба
13 7798.12.16 Болт
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
