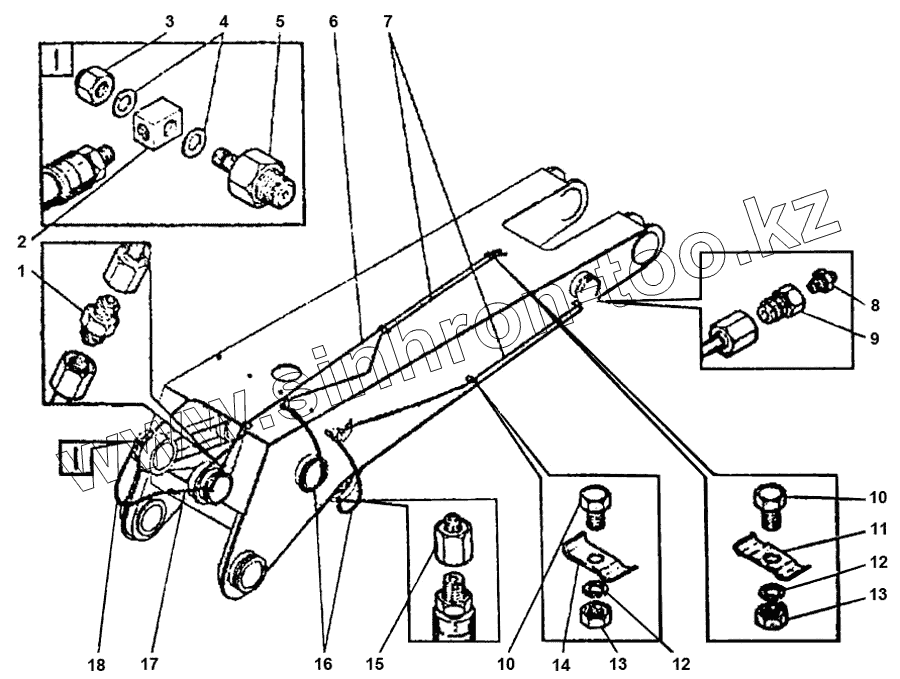

Каталог запасных частей к технике: ВЭКС ЭО-5225. ЭО-5225.53.33.000 Трубопроводы смазки рукояти

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
9
10
10
11
12
12
13
13
14
15
16
17
18
Позиция на иллюстрации Заводской номер детали Название детали
1 ЭО-5221.01.16.004 Проходник
2 ЭО-5126.29.07.003 Наконечник
3 093.12.1,5 Гайка
4 088.12 Прокладка
5 ЭО-5225.53.33.004 Штуцер
6 ЭО-5225.53.33.003 Трубопровод
7 ЭО-5225.53.33.002 Трубопровод
8 19853.1,3 Масленка
9 ЭО-5126.28.02.003 Штуцер
10 7798.10.20 Болт
11 ЭО-5124.56.03.001 Скоба
12 6402.10 Шайба
13 5915.10 Гайка
14 ЭО-5126.28.02.001 Скоба
15 ЭО-5126.28.02.002 Коллектор
16 ЭО-6124.05.16.010 Рукав
17 ЭО-5225.53.33.001 Трубопровод
18 ЭО-6124.05.16.020 Рукав
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
