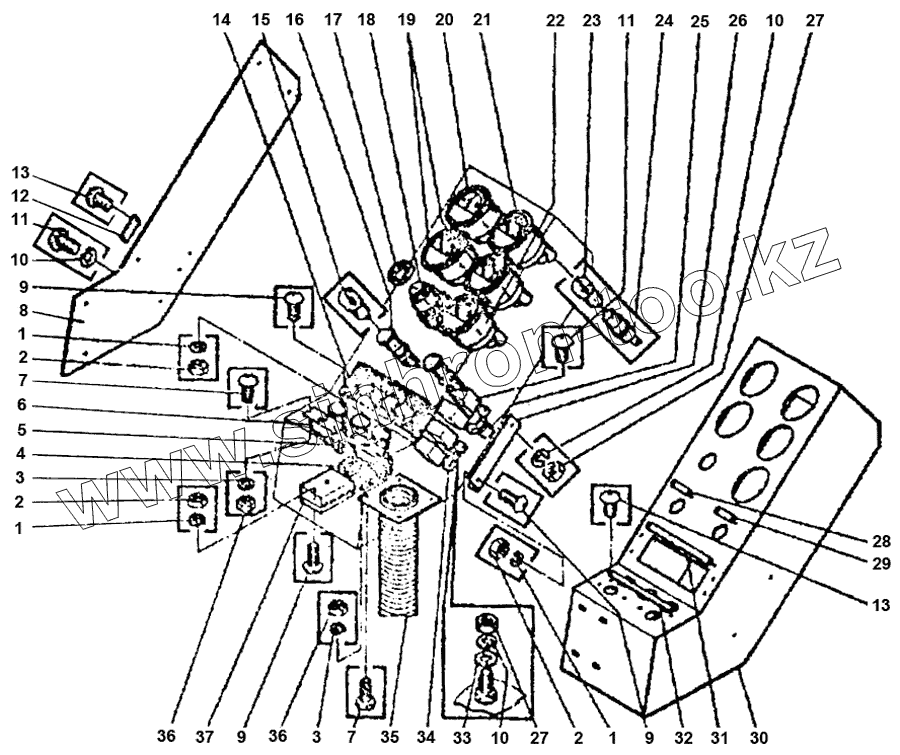

Каталог запасных частей к технике: ВЭКС ЭО-5225. ЭО-5225.12.22.000 Щиток управления
1
1
1
2
2
2
3
3
4
5
6
7
7
8
9
9
9
10
10
10
11
11
12
13
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
27
28
29
30
31
32
33
34
35
36
36
37
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 6402.5 | Шайба | |
| 2 | 5916.5 | Гайка | |
| 3 | 6402.4 | Шайба | |
| 4 | Д242А | Диод | |
| 5 | 124.3803 | Фонарь контрольной лампы | |
| 6 | 46.3710 | Выключатель | |
| 7 | 17473.4.14 | Винт | |
| 8 | ЭО-5225.12.22.001 | Крышка | |
| 9 | 17473.5.16 | Винт | |
| 10 | 6402.6 | Шайба | |
| 11 | 17473.6.14 | Винт | |
| 12 | ЭО-5225.12.22.001 | Крышка | |
| 13 | 17473.3.6 | Винт | |
| 14 | 53.3710 | Блок клавишных выключателей | |
| 15 | 20231.24-1 | Лампа | |
| 16 | 123.3803 | Фонарь контрольной лампы | |
| 17 | ЭО-5221.12.22.003 | Гайка | |
| 18 | ВК-353 | Выключатель | |
| 19 | УК-171 | Указатель температуры воды | |
| 20 | АП-170 | Указатель тока | |
| 21 | УК-170 | Указатель давления масла | |
| 22 | УВ-170 | Указатель уровня топлива | |
| 23 | 2023.1.24-2 | Лампа | |
| 24 | ЛВ211-329 | Патрон лампы | |
| 25 | 11.3704 | Выключатель | |
| 26 | ЭО-5225.12.22.007 | Уголок | |
| 27 | 5915.6 | Гайка | |
| 28 | ЭО-5225.12.22.002 | Табличка | |
| 29 | ЭО-5225.12.22.003 | Табличка | |
| 30 | ЭО-5225.12.22.100 | Каркас | |
| 31 | ЭО-5225.12.22.005 | Табличка | |
| 32 | ЭО-5225.12.22.004 | Табличка | |
| 33 | 11371.6 | Шайба | |
| 34 | 901.3747 | Реле | |
| 35 | 43211.12.05.200 | Металлорукав | |
| 36 | 5916.4 | Гайка | |
| 37 | ПР-11К | Блок предохранителей |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
