Каталог запасных частей к технике: ВЭКС ЭО-5225. ЭО-5225.11.28.000 Трубопроводы отопителя

Тип техники

Марка

Модель

Схема

1

2

2

3

4

5

6

7

7

8

9

9

10

11

11

12

13

14

15

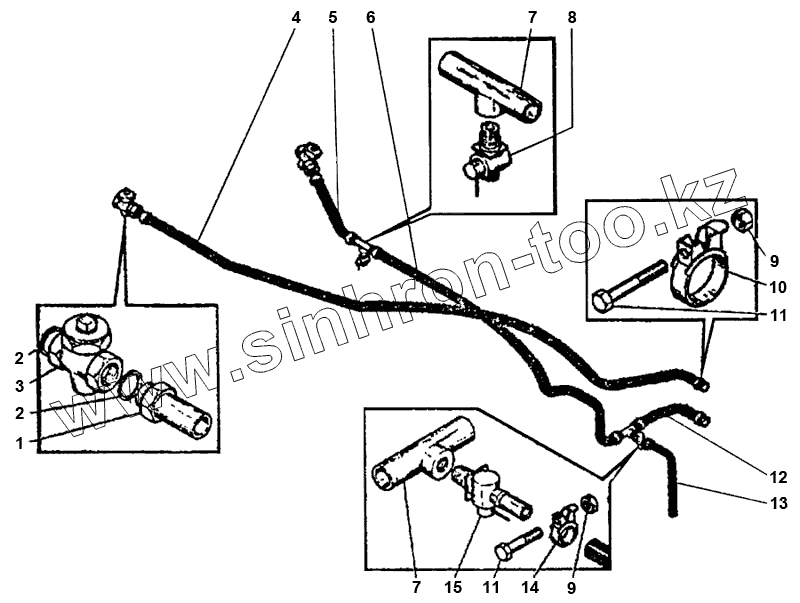

Позиция на иллюстрации	Заводской номер детали		Название детали
1	ЭО-5225.11.28.100-1		Переходник
2	088.22		Прокладка
3	ЭО-5221.11.28.001		Кран муфтовый
4	ЭО-5225.11.28.002-1		Рукав
5	ЭО-5225.11.28.005-1		Рукав
6	ЭО-5225.11.28.001-1		Рукав
7	ЭО-5221.11.28.300		Труба
8	ПС-7		Кран пробковый
9	5915.6		Гайка
10	102.25		Хомут
11	7798.6.40		Болт
12	ЭО-5225.11.28.003-1		Рукав
13	ЭО-5225.11.28.004-1		Рукав
14	102.18		Хомут
15	ЭО-5225.11.28.200-1		Кран сливной
