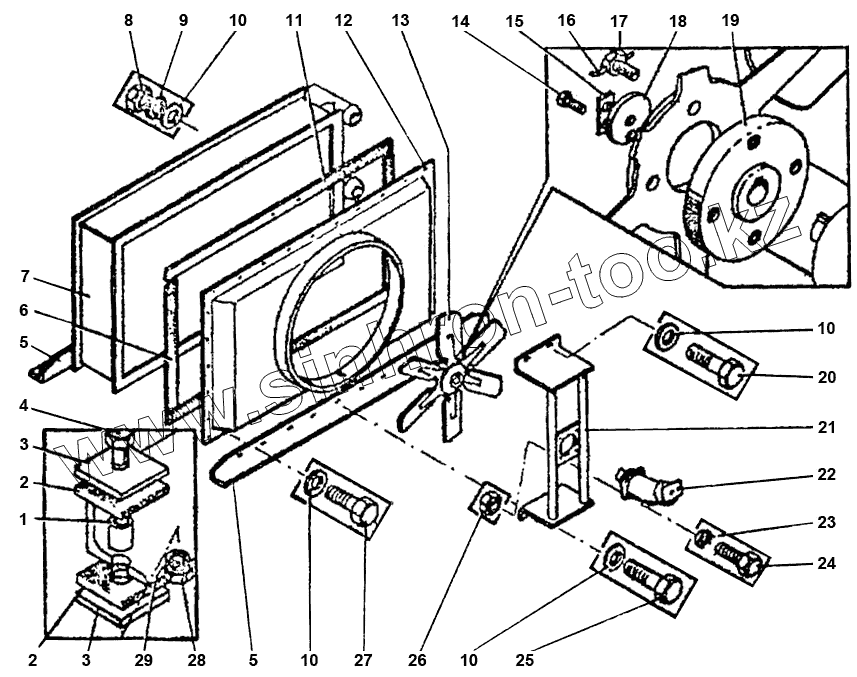

Каталог запасных частей к технике: ВЭКС ЭО-5225. ЭО-5225.11.25.000 Установка маслоохладителя

Тип техники

Марка

Модель

Схема

1

2

2

3

3

4

5

5

6

7

8

9

10

10

10

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

Позиция на иллюстрации	Заводской номер детали		Название детали
1	ЭО-6122А.31.02.004		Трубка
2	ЭО-6122А.31.02.002		Прокладка
3	ЭО-6122А.31.02.003		Прокладка
4	7798.12.60		Болт
5	ЭО-6124.09.02.002		Уголок
6	ЭО-5122.11.25.001		Прокладка
7	ЭО-5225.11.25.200		Маслоохладитель
8	5915.10		Гайка
9	6402.10		Шайба
10	11371.10		Шайба
11	ЭО-5122.11.25.009		Прокладка
12	ЭО-5124.11.25.003		Диффузор
13	ЭО-5124А.11.25.430		Колесо рабочее
14	7798.6.16		Болт
15	ЭО-5225.11.25.003		Шайба
16	3382.1.6		Проволока
17	7798.10.20		Болт
18	ЭО-5225.11.25.002		Шайба
19	ЭО-5225.11.25.001		Ступица
20	7798.10.35		Болт
21	ЭО-5225.11.25.100		Кронштейн
22	210.12.11.001		Гидромотор
23	6402.8		Шайба
24	7798.8.30		Болт
25	7798.10.40		Болт
26	5915.8		Гайка
27	7798.10.30		Болт
28	5915.12		Гайка
29	6402…2		Шайба

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
