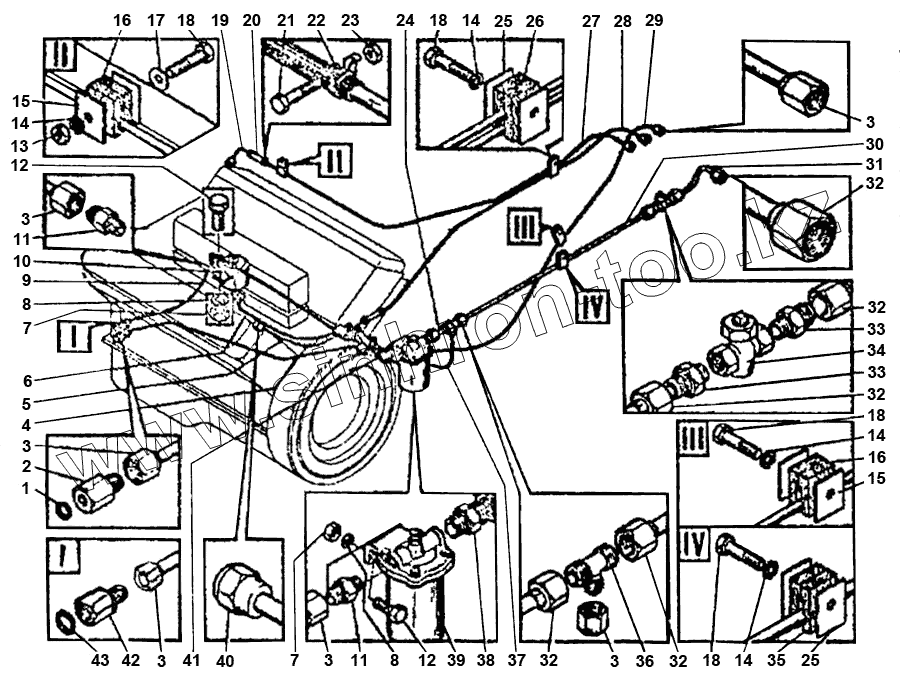

Каталог запасных частей к технике: ВЭКС ЭО-5225. ЭО-5225.11.21.000-1 Система топливная
1
2
3
3
3
3
3
3
4
5
6
7
7
8
8
9
10
11
11
12
12
13
14
14
14
14
15
15
16
16
17
18
18
18
18
19
20
21
22
23
24
25
25
26
27
28
29
30
31
32
32
32
32
32
33
33
34
35
36
37
38
39
40
41
42
43
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 088.12 | Прокладка | |
| 2 | ЭО-5126.11.21.002 | Штуцер | |
| 3 | ЭО-5221.05.25.001 | Гайка | |
| 4 | ЭО-5225.11.21.015-1 | Трубка | |
| 5 | ЭО-5225.11.21.016-1 | Трубка | |
| 6 | ЭО-5225.11.21.008-1 | Трубка | |
| 7 | 5915.8 | Гайка | |
| 8 | 6402.8 | Шайба | |
| 9 | ЭО-5225.11.21.005-1 | Трубка | |
| 10 | 26-1015630 | Фильтр топливный | |
| 11 | ЭО-5122.05.25.013 | Штуцер К1/4 | |
| 12 | 7798.8.30 | Болт | |
| 13 | 5915.10 | Гайка | |
| 14 | 6402.10 | Шайба | |
| 15 | 017.11.50 | Накладка | |
| 16 | 007.1.10 | Колодка | |
| 17 | 11371.10 | Шайба | |
| 18 | 7798.10.50 | Болт | |
| 19 | ЭО-5225.11.21.014-1 | Трубка | |
| 20 | ЭО-5225.11.21.017-1 | Рукав | |
| 21 | 7798.6.40 | Болт | |
| 22 | 102.18 | Хомут | |
| 23 | 5915.6 | Гайка | |
| 24 | ЭО-5225.11.21.006-1 | Трубка | |
| 25 | 017.11.60 | Накладка | |
| 26 | 007.2.10 | Колодка | |
| 27 | ЭО-5225.11.21.011-1 | Трубка | |
| 28 | ЭО-5225.11.21.012-1 | Трубка | |
| 29 | ЭО-5225.11.21.003-1 | Трубка | |
| 30 | ЭО-5225.11.21.007-1 | Трубка | |
| 31 | ЭО-5225.11.21.013-1 | Труба | |
| 32 | ЭО-5221.05.25.003 | Гайка | |
| 33 | ЭО-5122.05.25.014 | Штуцер | |
| 34 | ЭО-5122.11.21.002 | Кран муфтовый | |
| 35 | 007.1.17 | Колодка | |
| 36 | 7798.16.40 | Болт | |
| 37 | ЭО-5225.11.21.015-1 | Трубка | |
| 38 | 5915.16 | Гайка | |
| 39 | ЭО-5225.11.18.300-1 | Патрубок | |
| 40 | ЭО-5122.11.18.140 | Патрубок | |
| 41 | ЭО-5225.11.21.015-1 | Трубка | |
| 42 | ЭО-5126.11.21.002 | Штуцер | |
| 43 | 6402.10 | Шайба |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
