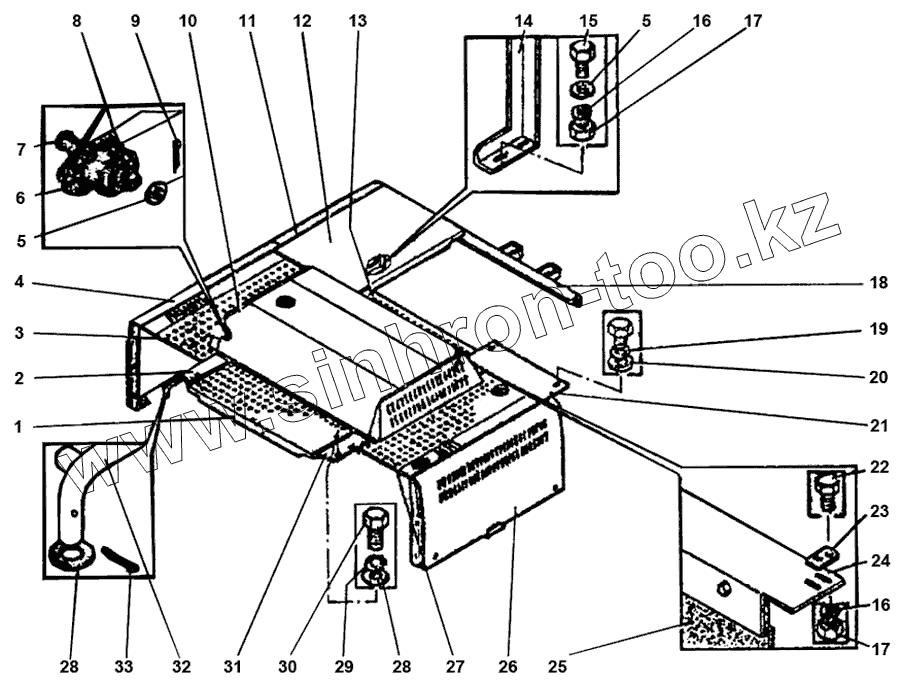

Каталог запасных частей к технике: ВЭКС ЭО-5225. ЭО-5225.10.00.000 Установка капотов
1
2
3
4
5
5
6
7
8
9
10
11
12
13
14
15
16
16
17
17
18
19
20
21
22
23
24
25
26
27
28
28
29
30
31
32
33
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | ЭО-5225.10.05.000-1 | Крышка задняя | |
| 2 | ЭО-5225.10.00.550-1 | Кронштейн левый | |
| 3 | ЭО-5225.10.00.350-1 | Панель верхняя | |
| 4 | ЭО-5225.10.02.000-1 | Панель левая | |
| 5 | 11371.10 | Шайба | |
| 6 | ЭО-6124.10.02.001 | Амортизатор | |
| 7 | 9650.10.30 | Ось | |
| 8 | ЭО-5221.10.02.250 | Тяга | |
| 9 | 397.32.20 | Шплинт | |
| 10 | ЭО-5225.10.01.000-1 | Капот дизеля | |
| 11 | ЭО-5225.10.04.000-1 | Дверца | |
| 12 | ЭО-5225.10.08.000-1 | Крышка верхняя | |
| 13 | ЭО-5225.10.07.000 | Установка настила | |
| 14 | ЭО-5225.10.00.150-1 | Стойка | |
| 15 | 7798.10.25 | Болт | |
| 16 | 6402.10 | Шайба | |
| 17 | 5915.10 | Гайка | |
| 18 | ЭО-5225.10.00.250-1 | Балка | |
| 19 | 6402.12 | Шайба | |
| 20 | 11371.12 | Шайба | |
| 21 | ЭО-5225.10.00.001-1 | Лист | |
| 22 | 7798.10.20 | Болт | |
| 23 | ЭО-5225.10.00.002 | Платик | |
| 24 | ЭО-5225.10.00.300-1 | Балка | |
| 25 | ЭО-5225.10.06.000 | Шумоизоляция | |
| 26 | ЭО-5225.10.03.000-1 | Панель правая | |
| 27 | ЭО-5225.10.00.400-1 | Панель верхняя | |
| 28 | 11371.16 | Шайба | |
| 29 | 6402.16 | Шайба | |
| 30 | 7798.16.40 | Болт | |
| 31 | ЭО-5225.10.00.600-1 | Кронштейн правый | |
| 32 | ЭО-5225.10.00.700 | Тяга | |
| 33 | 397.4.32 | Шплинт |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
