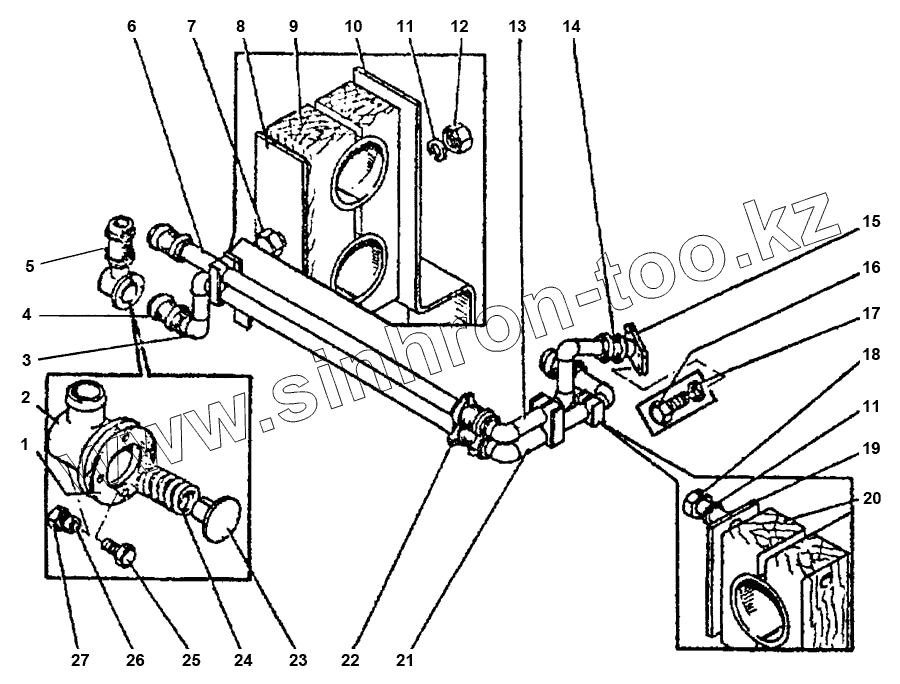

Каталог запасных частей к технике: ВЭКС ЭО-5225. ЭО-5225.09.41.000 Трубопроводы сливные

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

8

9

10

11

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

Позиция на иллюстрации	Заводской номер детали		Название детали
1	ЭО-5122.09.41.004		Прокладка
2	ЭО-5122.09.41.300		Корпус
3	ЭО-5225.09.41.010		Труба
4	ЭО-5122.09.41.005		Рукав L=160 мм
5	ЭО-5122.09.41.012		Рукав L=200 мм
6	ЭО-5225.09.41.020		Рукав
7	7798.12.130		Болт
8	ЭО-5225.09.41.002		Накладка
9	ЭО-5225.09.41.001		Колодка
10	ЭО-5225.09.41.003		Кронштейн
11	6402.12		Шайба
12	5915.12		Гайка
13	ЭО-5225.09.41.030		Труба
14	ЭО-5221.09.41.002		Рукав
15	ЭО-5221.09.41.200-1		Труба
16	7798.16.35		Болт
17	6402.16		Шайба
18	7798.12.110		Болт
19	ЭО-5122.09.41.007		Накладка
20	ЭО-5122.09.41.006		Колодка
21	ЭО-5225.09.41.040		Труба
22	102.90		Хомут
23	ЭО-5122.09.41.014		Клапан
24	ЭО-5122АХЛ.80.05.002		Пружина
25	7798.10.35		Болт
26	6402.10		Шайба
27	5915.10		Гайка
