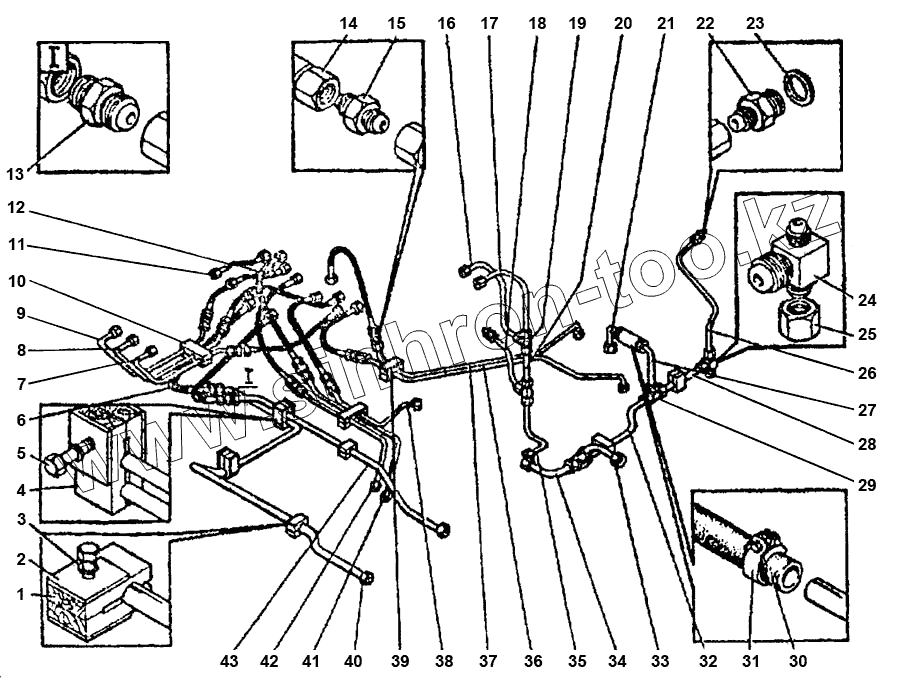

Каталог запасных частей к технике: ВЭКС ЭО-5225. ЭО-5225.05.24.000 Трубопроводы управления
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 007.1.17 | Колодка | |
| 2 | 017.11.50 | Накладка | |
| 3 | 6402.10 | Шайба | |
| 4 | 007.2.17 | Колодка | |
| 5 | 7798.10.50 | Болт | |
| 6 | 16х650 | РВД (Рукав (шланг) высокого давления) | |
| 7 | ЭО-5225.05.24.003 | Труба | |
| 8 | ЭО-5225.05.24.004 | Труба | |
| 9 | ЭО-5225.05.24.005 | Труба | |
| 10 | ЭО-5122.04.11.004 | Колодка | |
| 11 | ЭО-5221.05.24.010 | Рукав | |
| 12 | ЭО-5221.04.01.700 | Рукав | |
| 13 | ЭО-5221.05.23.009 | Проходник | |
| 14 | ЭО-5221.05.23.010 | Рукав | |
| 15 | ЭО-5221.01.16.004 | Проходник | |
| 16 | ЭО-5225.05.24.008 | Труба | |
| 17 | ЭО-5225.05.24.009 | Труба | |
| 18 | ЭО-5225.05.24.011 | Труба | |
| 19 | ЭО-5221.05.25.008 | Тройник | |
| 20 | ЭО-5225.05.24.007 | Труба | |
| 21 | ЭО-5225.05.24.024 | Труба | |
| 22 | ЭО-5124.06.07.001 | Штуцер | |
| 23 | 088.18 | Прокладка | |
| 24 | ЭО-5221.01.16.002 | Тройник | |
| 25 | ЭО-5221.05.25.007 | Заглушка | |
| 26 | ЭО-5225.05.24.015 | Труба | |
| 27 | ЭО-5225.05.24.023 | Труба | |
| 28 | ЭО-5225.05.24.025 | Труба | |
| 29 | ЭО-5221.05.24.005 | Тройник | |
| 30 | 16.24.03 | Рукав | |
| 31 | 102.25 | Хомут | |
| 32 | ЭО-5225.05.24.022 | Труба | |
| 33 | ЭО-5225.05.24.021 | Труба | |
| 34 | ЭО-5225.05.24.019 | Труба | |
| 35 | ЭО-5225.05.24.006 | Труба | |
| 36 | ЭО-5225.05.24.013 | Труба | |
| 37 | ЭО-5225.05.24.014 | Труба | |
| 38 | ЭО-5225.05.24.012 | Труба | |
| 39 | 007.2.10 | Колодка | |
| 40 | ЭО-5225.05.24.017 | Труба | |
| 41 | ЭО-5225.05.24.002 | Труба | |
| 42 | ЭО-5225.05.24.001 | Труба | |
| 43 | ЭО-5225.05.24.018 | Труба |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
