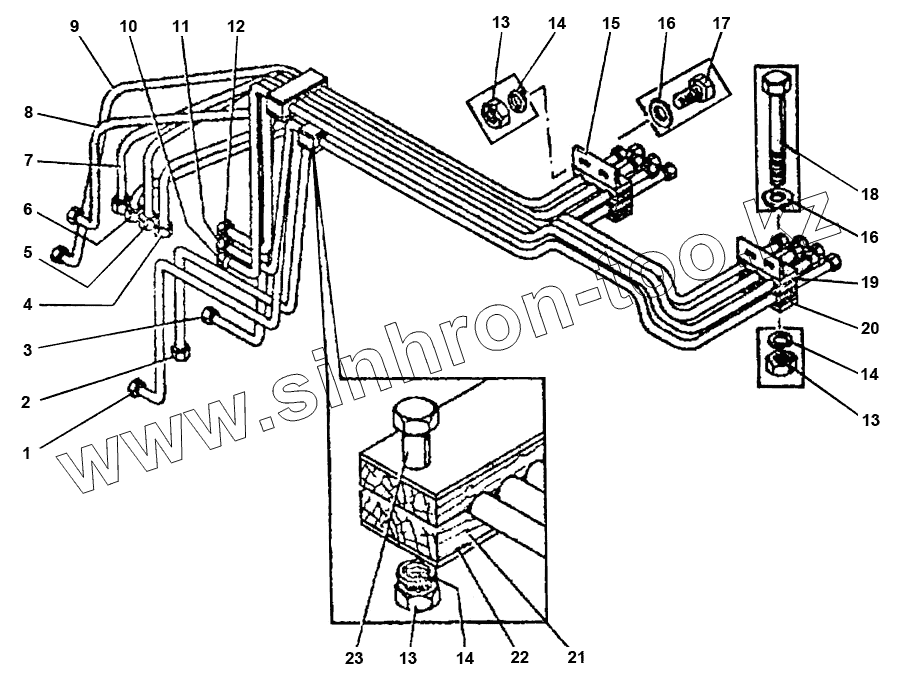

Каталог запасных частей к технике: ВЭКС ЭО-5225. ЭО-5225.04.18.000 Трубопроводы управления

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
9
10
11
12
13
13
13
14
14
14
15
16
16
17
18
19
20
21
22
23
Позиция на иллюстрации Заводской номер детали Название детали
1 ЭО-5225.04.18.012 Труба
2 ЭО-5225.04.18.011 Труба
3 ЭО-5225.04.18.013 Труба
4 ЭО-5225.04.18.006 Труба
5 ЭО-5225.04.18.005 Труба
6 ЭО-5225.04.18.004 Труба
7 ЭО-5225.04.18.003 Труба
8 ЭО-5225.04.18.002 Труба
9 ЭО-5225.04.18.001 Труба
10 ЭО-5225.04.18.009 Труба
11 ЭО-5225.04.18.008 Труба
12 ЭО-5225.04.18.007 Труба
13 5915.10 Гайка
14 6402.10 Шайба
15 ЭО-5221.04.18.001-1 Уголок
16 11371.10 Шайба
17 7798.10.20 Болт
18 7798.10.90 Болт
19 ЭО-5221.04.18.003 Колодка
20 ЭО-5221.04.18.002 Накладка
21 ЭО-5122.05.25.021 Колодка
22 ЭО-5122.05.25.022 Накладка
23 7798.10.50 Болт
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
