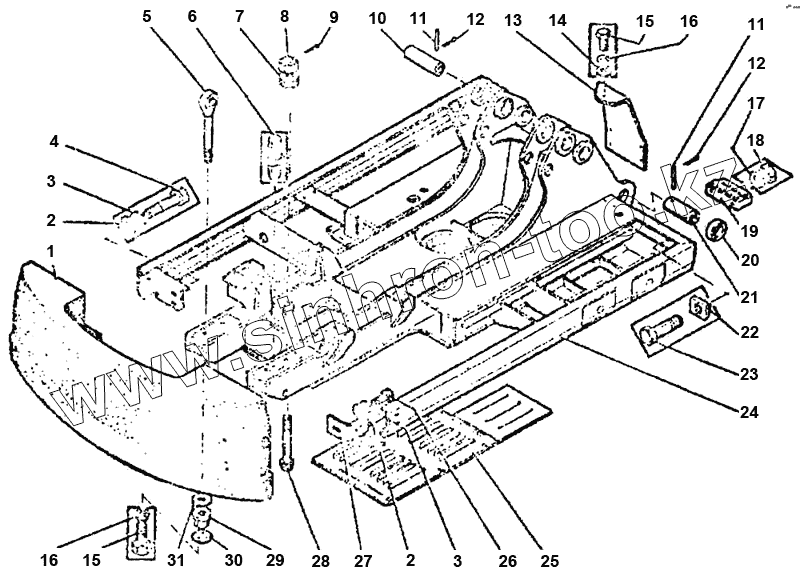

Каталог запасных частей к технике: ВЭКС ЭО-5225. ЭО-5225.02.00.000-1 Платформа

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
2
3
3
4
5
6
7
8
9
10
11
11
12
12
13
14
15
15
16
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
Позиция на иллюстрации Заводской номер детали Название детали
1 ЭО-5225.02.00.400 Противовес
2 11371.16 Шайба
3 6402.16 Шайба
4 7798.16.70 Болт
5 ЭО-5221.02.00.300 Тяга
6 ЭО-5122.02.00.013-2 Штифт
7 035.40.2.5 Шайба
8 5918.42 Гайка
9 397.8.80 Шплинт
10 ЭО-5221.02.00.004 Ось
11 ЭО-6121.13.00.015 Палец
12 397.5.71 Шплинт
13 ЭО-5221.02.00.200-1 Капот
14 11371.10 Шайба
15 7798.10.16 Болт
16 6402.10 Шайба
17 6402.20 Шайба
18 5915.20 Гайка
19 ЭО-5225.01.00.600 Ступенька
20 ЭО-5221.02.00.019 Втулка
21 ЭО-5221.02.00.003 Ось
22 ЭО-5225.02.00.004 Шайба
23 7798.20.70 Болт
24 ЭО-5225.02.00.000-1 Платформа
25 ЭО-5225.02.00.700-1 Установка ограждения
26 7798.16.30 Болт
27 ЭО-5221.02.00.100 Кронштейн
28 ЭО-5221.02.00.011-2 Болт
29 ЭО-5126.02.00.002 Гайка
30 ЭО-5221.02.00.009 Шайба
31 ЭО-5221.02.00.018 Шайба
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
