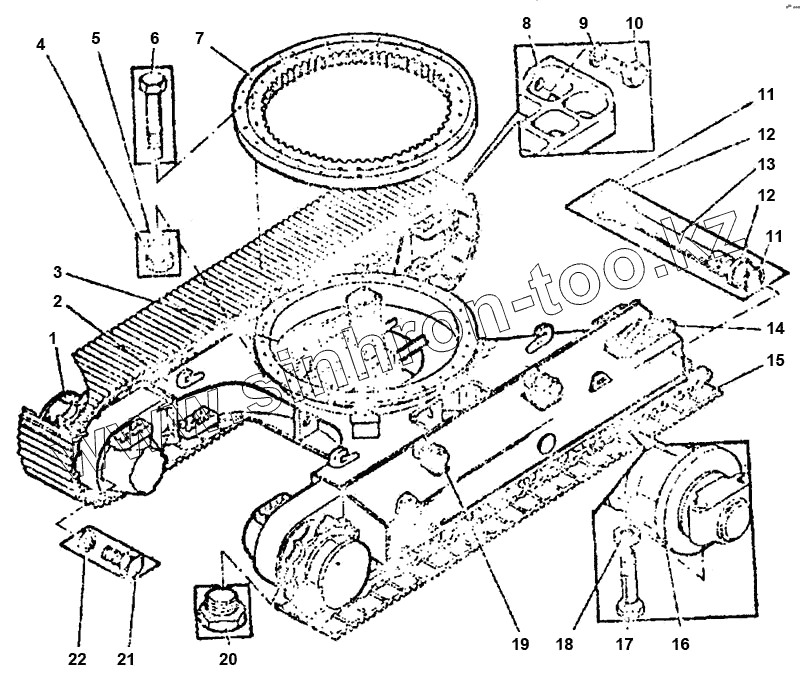

Каталог запасных частей к технике: ВЭКС ЭО-5225. ЭО-5225.01.00.000 Тележка гусеничная

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
9
10
11
11
12
12
13
14
15
16
17
18
19
20
21
22
Позиция на иллюстрации Заводской номер детали Название детали
1 ЭО-5124А.01.02.000 Привод хода
2 ЭО-5225.01.01.000 Рама хода
3 ЭО-5124.01.46.000-1 Трубопроводы гусеничной тележки
4 ЭО-5221.01.00.016 Гайка
5 6402.27 Шайба
6 ЭО-5221.01.00.011 Болт
7 1900-3.18 Опора
8 ЭО-5221.01.00.008 Ступенька
9 6402.20 Шайба
10 ЭО-5126.01.00.009-01 Болт
11 У2110.02.00.006 Кольцо
12 У2110.01.02.003 Шайба замыкающая
13 У2110.02.00.004 Палец замыкающий
14 ЭО-5124.01.40.000 Колесо натяжное с механизмом сдавания
15 ЭО-5125.01.05.000 Гусеница
16 ЭО-5225.01.23.000-1 Каток опорный
17 ЭО-5126.01.00.014 Болт
18 ЭО-5126.01.00.016 Шайба
19 ЭО-5126.01.14.000-2 Каток поддерживающий
20 ЭО-5126.01.00.004 Пробка
21 7798.12.25 Болт
22 6402.12 Шайба
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
