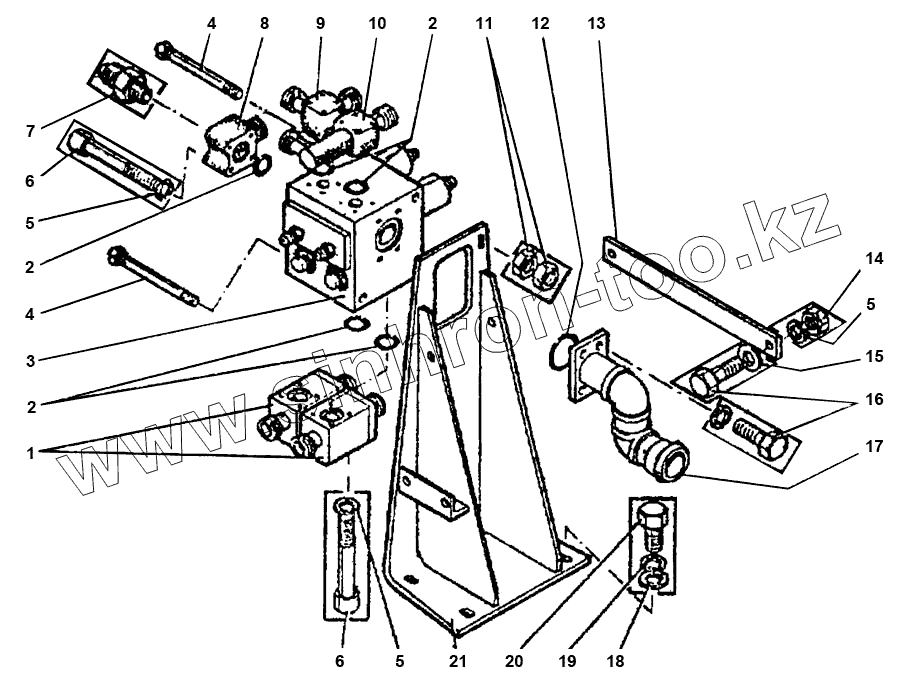

Каталог запасных частей к технике: ВЭКС ЭО-5225. ЭО-5221.09.37.000 Установка гидроаппарата

Тип техники

Марка

Модель

Схема

1

2

2

2

3

4

4

5

5

5

6

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

Позиция на иллюстрации	Заводской номер детали		Название детали
1	ЭО-5122.09.14.000-1		Клапан обратный
2	9833.032.040.45		Кольцо
3	ЭО-5124.09.06.000-1		Гидроаппарат регулирующий
4	ЭО-5122.09.37.500		Шпилька
5	6402.12		Шайба
6	11738.12.80		Винт
7	ЭО-5122.05.25.014		Штуцер
8	ЭО-5122.09.17.007-1		Фланец
9	ЭО-5122.09.17.025		Фланец
10	ЭО-5122.09.17.210		Тройник
11	5915.16		Гайка
12	9833.065.070.30		Кольцо
13	ЭО-5221.09.37.001		Планка
14	5915.12		Гайка
15	11371.12		Шайба
16	7798.12.35		Болт
17	ЭО-5221.09.37.020		Патрубок
18	11371.16		Шайба
19	6402.16		Шайба
20	7798.16.40		Болт
21	ЭО-5221.09.37.010		Кронштейн
