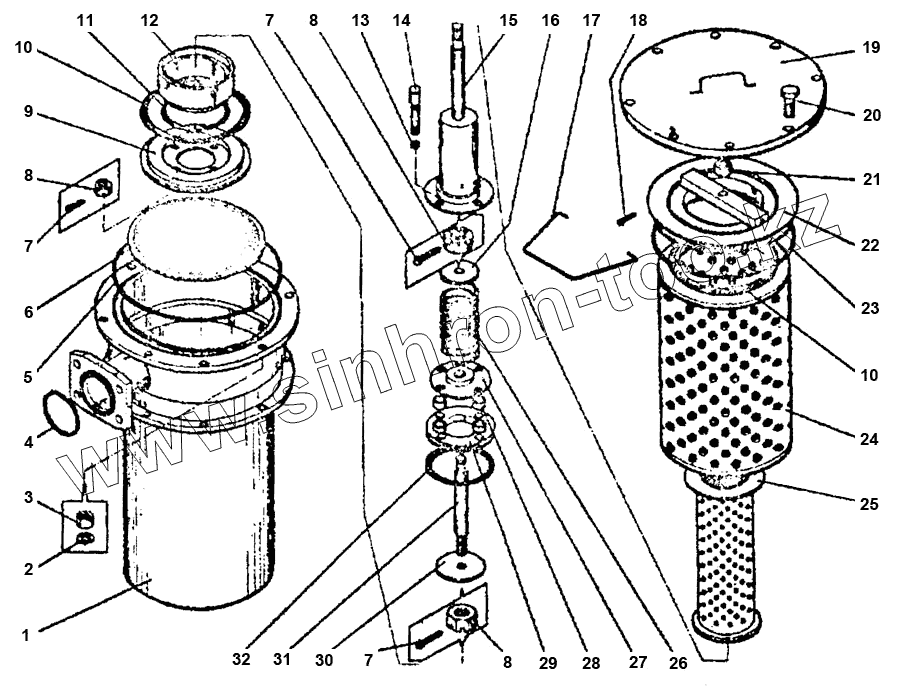

Каталог запасных частей к технике: ВЭКС ЭО-5225. ЭО-5221.07.03.000 Фильтр встраиваемый

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
7
7
8
8
8
9
10
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
Позиция на иллюстрации Заводской номер детали Название детали
1 ЭО-5221.07.03.100 Корпус
2 6402.12 Шайба
3 5915.12 Гайка
4 9833.084.090 Кольцо
5 9833.310.320 Кольцо
6 ЭО-5221.07.03.400 Сетка
7 397.2,5.25 Шплинт
8 5918.10 Гайка
9 ЭО-5221.07.03.011 Опора
10 ЭО-5221.07.03.150 Прокладка
11 ЭО-5221.07.03.013 Прокладка
12 ЭО-5221.07.03.009 Труба
13 9833.008.012 Кольцо
14 ЭО-5221.07.03.008 Стержень
15 ЭО-5221.07.03.300 Каркас
16 ЭО-5221.07.03.002 Опора
17 ЭО-5221.07.03.012 Ручка
18 397.4.36 Шплинт
19 ЭО-5221.07.03.500 Крышка
20 7798.42.50 Болт
21 ЭО-5221.07.03.014 Гайка
22 ЭО-5221.07.03.200 Плита
23 98.260.270 Кольцо
24 Hti-10-4H Элемент фильтрующий
25 ЭО-5221.07.03.600 Ограждение
26 ЭО-5221.07.03.003 Пружина
27 ЭО-5221.07.03.004 Направляющая
28 ЭО-5221.07.03.005 Втулка
29 ЭО-5221.07.03.006 Седло клапана
30 ЭО-5221.07.03.007 Клапан
31 ЭО-5221.07.03.001 Стержень
32 9833.120.130 Кольцо
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
