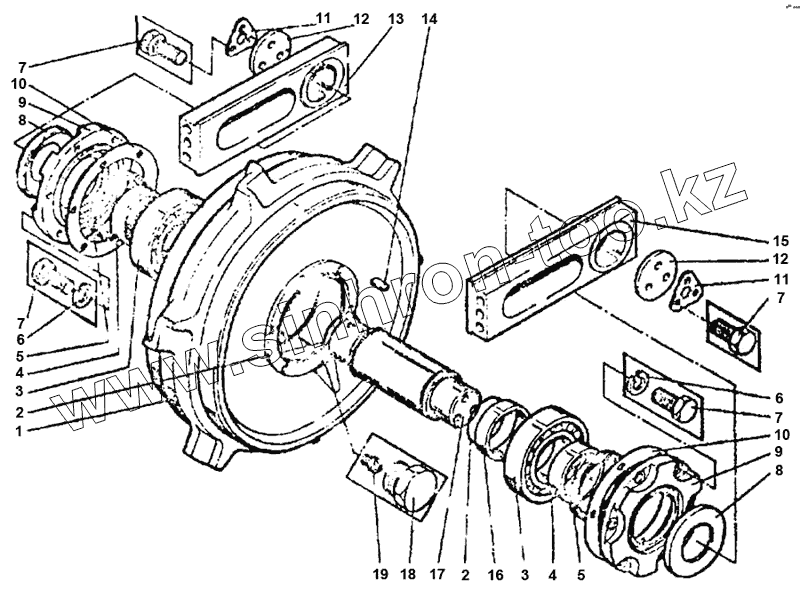

Каталог запасных частей к технике: ВЭКС ЭО-5225. ЭО-5126.00.10.100 Колесо натяжное

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
2
3
3
4
4
5
5
6
6
7
7
7
7
8
8
9
9
10
10
11
11
12
12
13
14
15
16
17
18
19
Позиция на иллюстрации Заводской номер детали Название детали
1 ЭО-5126.01.10.150-2 Колесо
2 9833.100.110.58 Кольцо
3 5721.3522 Подшипник
4 ЭО-5123.01.10.107-6 Втулка
5 8752.1.2.130.160 Манжета
6 6402.16 Шайба
7 7798.16.35 Болт
8 ЭО-5122.01.10.106-2 Крышка
9 ЭО-5122.01.10.113-1 Крышка
10 ЭО-5122.01.10.112 Прокладка (паронит)
11 ЭО-5122.01.02.015 Шайба
12 038.110.3 Шайба
13 ЭО-5122.01.10.109 Ползун
14 23360.16.10.45 Шпонка
15 ЭО-5122.01.10.114 Ползун
16 ЭО-5123.01.10.111-6 Втулка
17 ЭО-5123.01.10.102-6 Ось
18 041.30.1,5 Пробка
19 19853.1.3 Масленка
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
