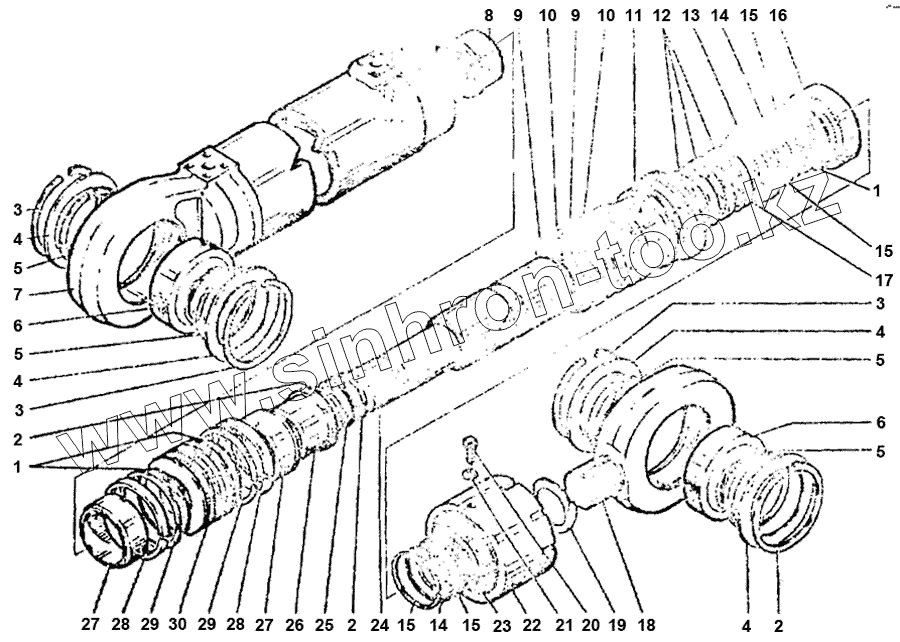

Каталог запасных частей к технике: ВЭКС ЭО-5225. ЭО-5124А.29.07.000 Гидроцилиндр
1
1
2
2
2
3
3
3
4
4
4
4
5
5
5
5
6
6
7
8
9
9
10
10
11
12
13
14
14
15
15
15
15
16
17
18
19
20
21
22
23
24
25
26
27
27
28
28
29
29
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 9833.160.170.58 | Кольцо | |
| 2 | 114.100.110 | Кольцо | |
| 3 | 13941.20.200 | Кольцо | |
| 4 | ЭО-6121.06.05.011-1 | Крышка | |
| 5 | ЭО-6121.06.05.012 | Сальник | |
| 6 | ШСЛ.130 | Подшипник | |
| 7 | ЭО-5124А.29.07.100 | Цилиндр | |
| 8 | ЭО-6123А-1.06.05.014 | Гайка | |
| 9 | 9833.170.180.58 | Кольцо | |
| 10 | 114.170.180 | Кольцо защитное | |
| 11 | ЭО-6123А-1.06.05.001 | Втулка | |
| 12 | ЭО-6123А-1.06.05.005 | Кольцо | |
| 13 | ЭО-6123А-1.06.05.013 | Манжета | |
| 14 | 9833.125.135.58 | Кольцо | |
| 15 | ЭО-6123А-1.06.05.007 | Кольцо защитное | |
| 16 | ЭО-6123А-1.06.05.006 | Стакан | |
| 17 | 9833.125.135.46 | Кольцо | |
| 18 | ЭО-6121.06.05.015 | Проушина | |
| 19 | ЭО-6121.06.05.016 | Шайба | |
| 20 | ЭО-6121.06.05.014 | Винт | |
| 21 | Гайка | Гайка | |
| 22 | ЭО-6123А-1.06.05.033 | Гайка | |
| 23 | ЭО-6123А-1.06.05.700 | Грязесъемник | |
| 24 | ЭО-5124А.29.07.001 | Шток | |
| 25 | 9833.100.110.58 | Кольцо | |
| 26 | ЭО-6123А-1.13.13.003 | Втулка | |
| 27 | ЭО-6123А-1.13.13.002 | Демпфер | |
| 28 | ЭО-6123А-1.06.05.003 | Кольцо | |
| 29 | ЭО-6123А-1.06.05.800 | Кольцо | |
| 30 | ЭО-6123А-1.06.05.002 | Поршень |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
