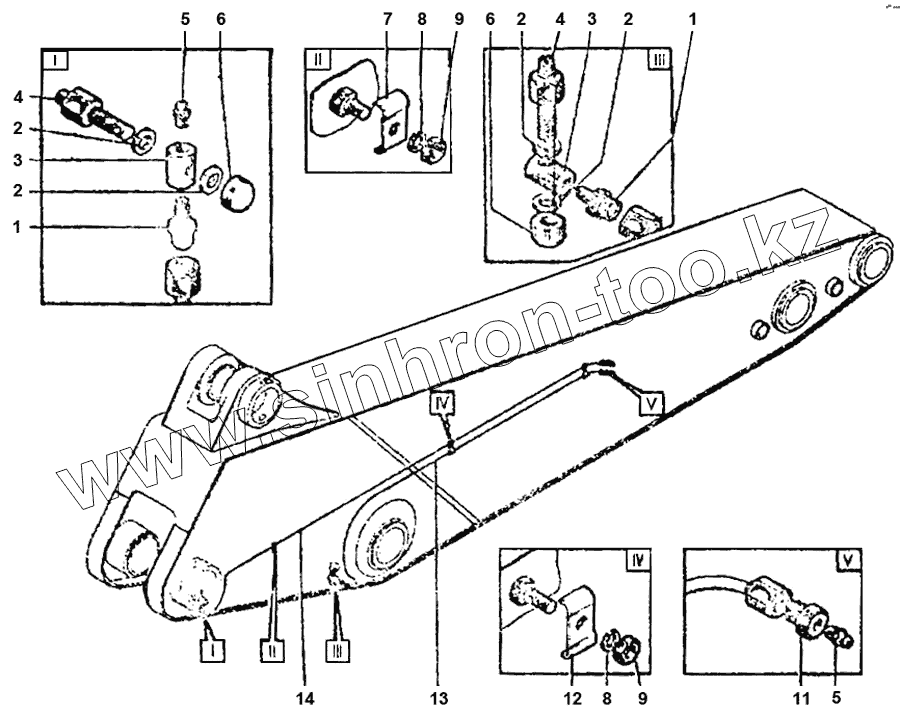

Каталог запасных частей к технике: ВЭКС ЭО-5225. ЭО-5124А.29.06.000 Трубопроводы смазки

Тип техники

Марка

Модель

Схема

1

1

2

2

2

2

3

3

4

4

5

5

6

6

7

8

8

9

9

11

12

13

14

Позиция на иллюстрации	Заводской номер детали		Название детали
1	ЭО-5122.05.25.013		Штуцер К1/4
2	088.12		Прокладка
3	ЭО-5126.29.07.003		Наконечник
4	089.6		Штуцер
5	15853.1.3		Масленка
6	093.12		Гайка
7	ЭО-5126.28.02.001		Скоба
8	6402.10		Шайба
9	5915.10		Гайка
10	ЭО-5124А.28.03.004		Наконечник
11	ЭО-5126.28.02.003		Штуцер
12	ЭО-5124.56.03.001		Скоба
13	ЭО-5124А.29.06.002		Трубопровод
14	ЭО-5124А.29.06.001		Трубопровод

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
