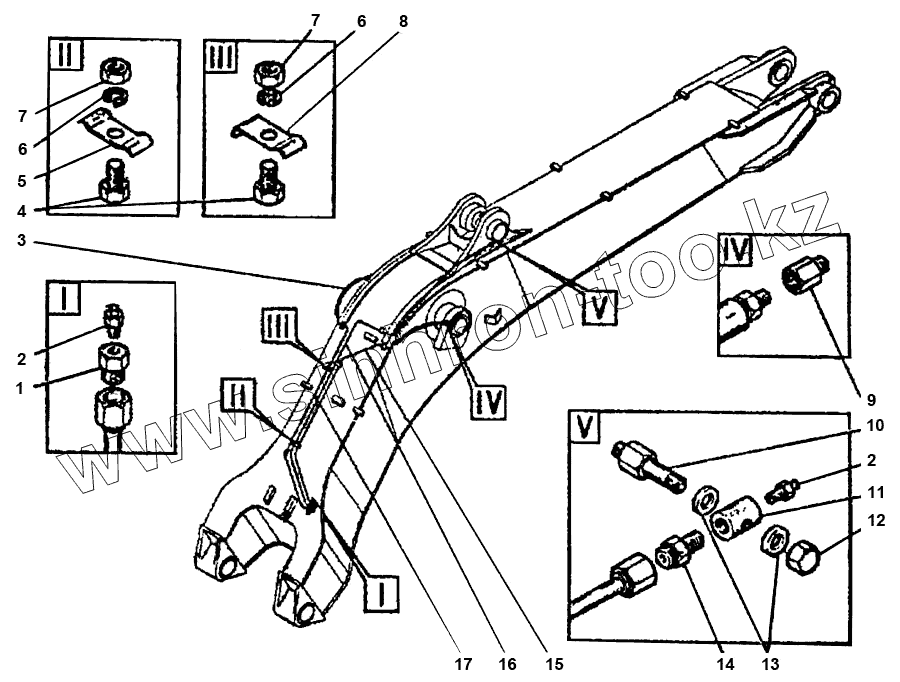

Каталог запасных частей к технике: ВЭКС ЭО-5225. ЭО-5124А.28.03.000 Трубопроводы смазки стрелы

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
2
3
4
5
6
6
7
7
8
9
10
11
12
13
14
15
16
17
Позиция на иллюстрации Заводской номер детали Название детали
1 ЭО-5126.28.02.003 Штуцер
2 19853.1.3 Масленка
3 ЭО-6124.05.16.020 Рукав
4 7798.10.20 Болт
5 ЭО-5124.56.03.001 Скоба
6 6402.10 Шайба
7 5915.10 Гайка
8 ЭО-5126.28.02.001 Скоба
9 ЭО-5126.28.02.002 Коллектор
10 089.6 Штуцер
11 ЭО-5124А.28.03.004 Наконечник
12 093.12.1,5 Гайка
13 088.12 Прокладка
14 ЭО-5122.05.25.013 Штуцер К1/4
15 ЭО-5124А.28.03.002 Трубопровод
16 ЭО-5124А.28.03.003 Трубопровод
17 ЭО-5124А.28.03.001 Трубопровод
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
