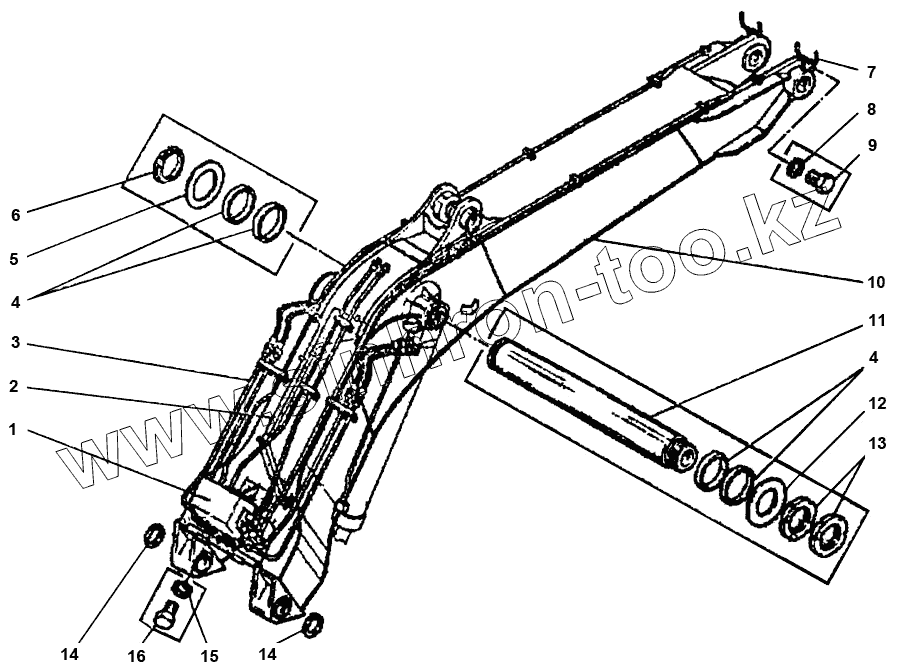

Каталог запасных частей к технике: ВЭКС ЭО-5225. ЭО-5124А.28.00.000 Установка моноблочной стрелы

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
4
5
6
7
8
9
10
11
12
13
14
14
15
16
Позиция на иллюстрации Заводской номер детали Название детали
1 ЭО-5122.06.00.200-1 Ограждение
2 ЭО-5124А.28.03.000 Трубопроводы смазки
3 ЭО-5124А.28.05.000 Трубопроводы стрелы
4 ЭО-5122.02.00.009 Втулка
5 ЭО-5122.13.00.017 Шайба
6 ЭО-5124.53.00.008 Втулка
7 ЭО-5124А.28.00.100 Ограждение
8 6402.16 Шайба
9 7798.16.20 Болт
10 ЭО-5124А.28.01.000 Стрела моноблочная
11 ЭО-5124А.28.00.001 Ось
12 ЭО-5122.06.00.003 Шайба
13 11871.100 Гайка
14 ЭО-5122.13.00.033-01 Шайба
15 6402.12 Шайба
16 7798.12.16 Болт
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
