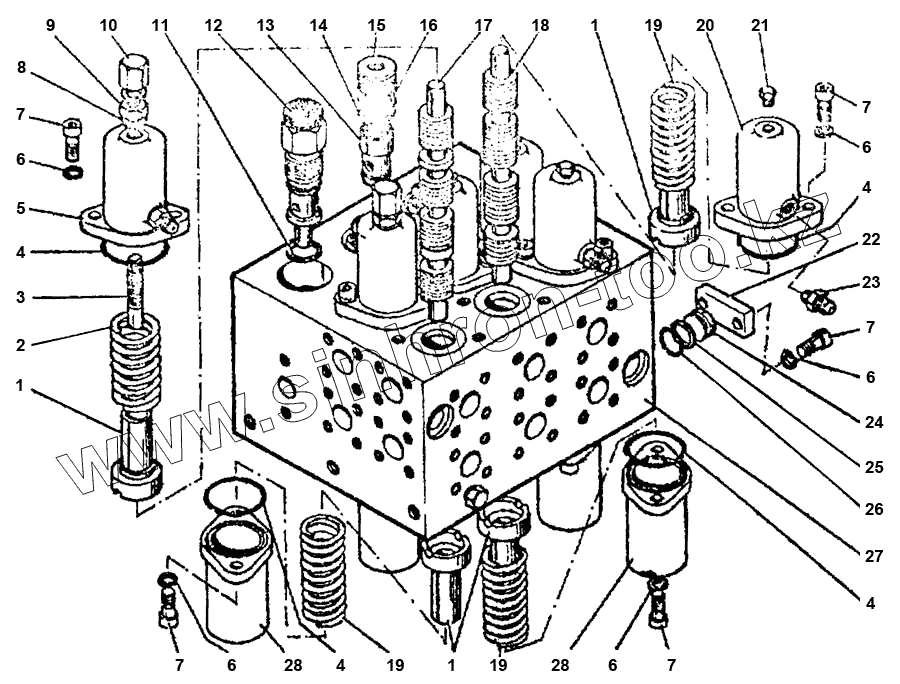

Каталог запасных частей к технике: ВЭКС ЭО-5225. ЭО-5122.06.09.000-5 Гидроаппарат гидроцилиндров
1
1
1
2
3
4
4
4
4
5
6
6
6
6
6
7
7
7
7
7
8
9
10
11
12
13
14
15
16
17
18
19
19
19
20
21
22
23
24
25
26
27
28
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | ЭО-5122.06.09.023-2 | Втулка | |
| 2 | ЭО-5122.06.09.004 | Пружина | |
| 3 | ЭО-5122.06.09.008-1 | Винт | |
| 4 | 9833.065.070.30 | Кольцо | |
| 5 | ЭО-5122.06.09.003-3 | Крышка | |
| 6 | 6402.12 | Шайба | |
| 7 | 11738.12.35 | Винт | |
| 8 | 088.16 | Прокладка | |
| 9 | ЭО-5122.06.09.009 | Гайка | |
| 10 | ЭО-5122.06.09.011 | Колпачок | |
| 11 | ЭО-5122.06.09.019-2 | Прокладка | |
| 12 | У462.827 | Гидроклапан предохранительный | |
| 13 | 530.25.000 | Гидроклапан обратный | |
| 14 | 9833.032.040.46 | Кольцо | |
| 15 | ЭО-5122.09.11.005-1 | Гайка | |
| 16 | 114.32.40 | Кольцо | |
| 17 | ЭО-5122.06.09.002-2 | Золотник | |
| 18 | ЭО-5122.06.09.001-2 | Золотник | |
| 19 | ЭО-5122.09.11.007 | Пружина | |
| 20 | ЭО-5122.06.09.005-4 | Крышка | |
| 21 | 042.К1/4 | Пробка | |
| 22 | ЭО-5122.06.09.014-1 | Планка | |
| 23 | ЭО-5221.05.25.013 | Штуцер | |
| 24 | ЭО-5122.06.09.015 | Пробка | |
| 25 | 114.24.30 | Кольцо | |
| 26 | 9833.024.030.36 | Кольцо | |
| 27 | ЭО-5122.0609.100-4 | Корпус | |
| 28 | ЭО-5122.0609.018-2 | Крышка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
