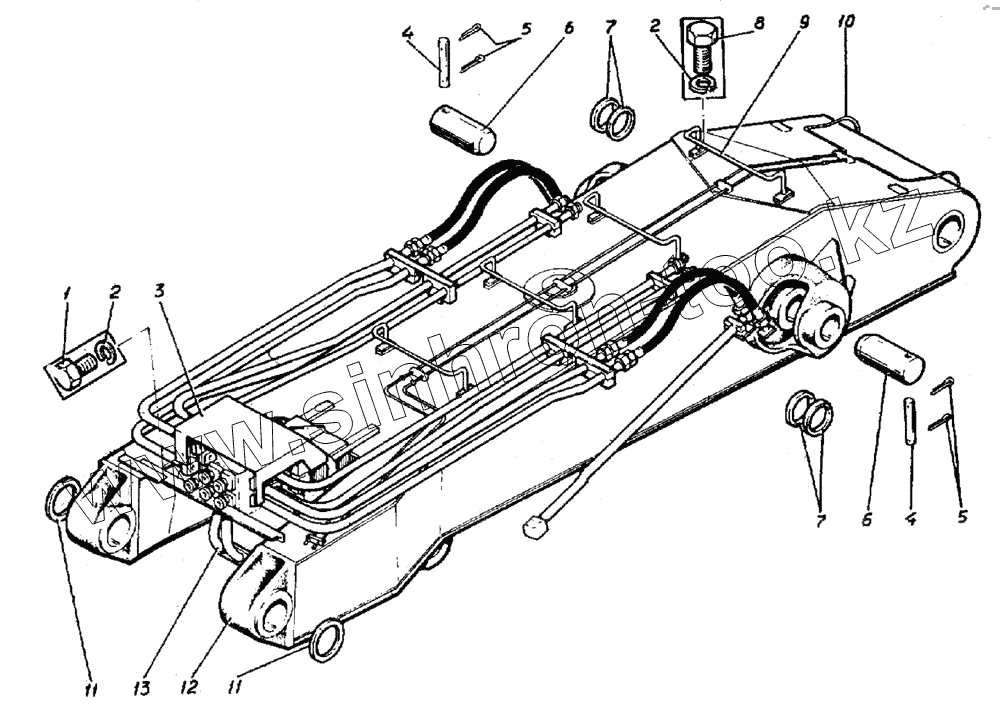

Каталог запасных частей к технике: ВЭКС ЭО-5221. Установка стрелы

Тип техники

Марка

Модель

Схема

1

2

2

3

4

4

5

5

6

6

7

7

8

9

10

11

11

12

13

Позиция на иллюстрации	Заводской номер детали		Название детали
1	7798.12.16		Болт
2	6402.12		Шайба
3	ЭО-5122.06.00.200-1		Ограждение
4	ЭО-5122.02.00.008-1		Палец
5	397.8.50		Шплинт
6	ЭО-5221.58.00.001		Ось
7	ЭО-5122.02.00.009		Втулка
8	7798.12.25		Болт
9	ЭО-5122.03.00.100		Ступенька
10	ЭО-5124.53.03.000-1		Трубопроводы смазки
11	ЭО-5122.13.00.033-01		Шайба
12	ЭО-5221.56.01.000		Стрела
13	ЭО-5221.56.07.000		Трубопроводы стрелы

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
