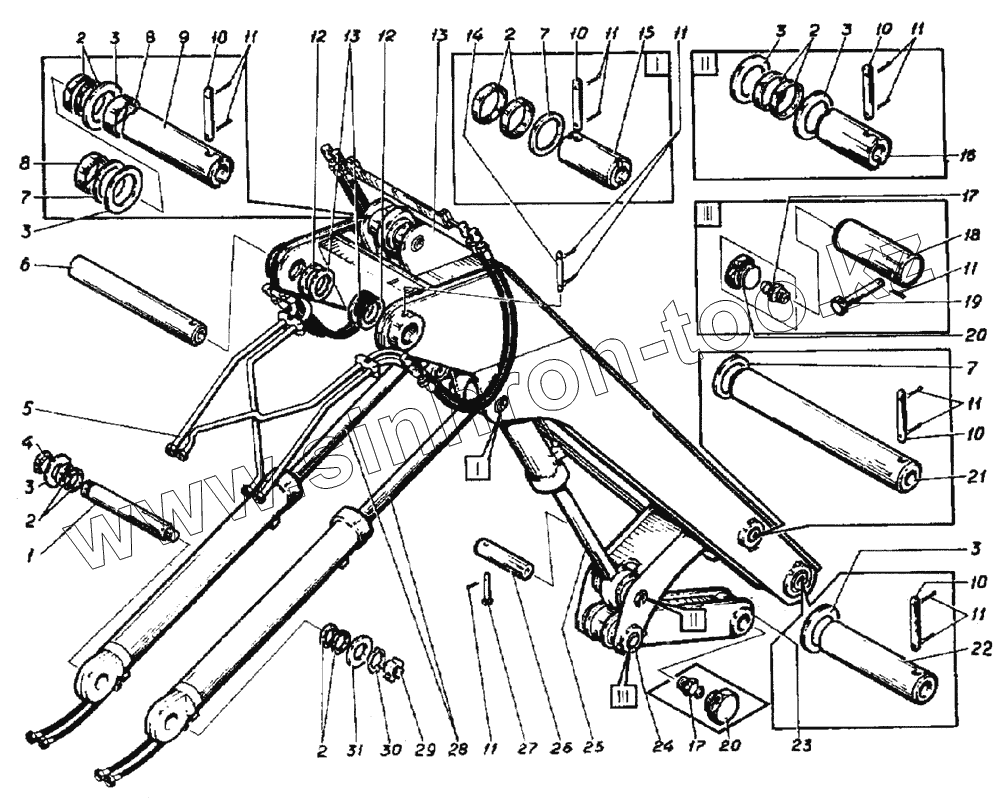

Каталог запасных частей к технике: ВЭКС ЭО-5221. Установка рукояти прямой лопаты
1
2
2
2
2
2
3
3
3
3
3
3
4
5
6
7
7
7
8
8
9
10
10
10
10
10
11
11
11
11
11
11
11
11
12
12
13
13
14
15
16
17
17
18
19
20
20
21
22
23
24
25
26
27
28
29
30
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | ЭО-5124.53.00.007 | Ось | |
| 2 | ЭО-5124.02.00.009 | Втулка | |
| 3 | ЭО-5124.13.00.017 | Шайба | |
| 4 | ЭО-5124.53.00.008 | Втулка | |
| 5 | ЭО-5221.53.15.000 | Трубопроводы рабочего оборудования | |
| 6 | ЭО-5124.53.00.004 | Ось | |
| 7 | ЭО-5122.13.00.033-02 | Шайба | |
| 8 | ЭО-5124.53.00.011 | Втулка | |
| 9 | ЭО-5124.53.00.006 | Ось | |
| 10 | ЭО-5122.02.00.008-1 | Палец | |
| 11 | 397.8.50 | Шплинт | |
| 12 | 90-6121.13.00.021 | Шайба | |
| 13 | ЭО-5124.53.00.009 | Шайба | |
| 14 | ЭО-5124.53.01.000 | Рукоять прямой лопаты | |
| 15 | ЭО-5122.13.00.009-1 | Ось | |
| 16 | ЭО-5124.59.00.007 | Ось | |
| 17 | 19853.1.3 | Масленка | |
| 18 | ЭО-5124.59.00.014 | Ось | |
| 19 | ЭО-5124.59.00.008 | Палец | |
| 20 | 041.30.1,5 | Пробка | |
| 21 | ЭО-5124.53.00.001 | Ось | |
| 22 | ЭО-5124.53.00.002 | Ось | |
| 23 | ЭО-5221.53.10.000 | Тяга | |
| 24 | ЭО-5124.59.04.000 | Рычаг | |
| 25 | ЭО-5221.29.06.000 | Гидроцилиндр | |
| 26 | ЭО-5124.59.00.006 | Ось | |
| 27 | ЭО-6123.13.00.008 | Палец | |
| 28 | ЭО-5221153.13.000 | Гидроцилиндр | |
| 29 | 11871.100 | Гайка | |
| 30 | 11872.100 | Шайба | |
| 31 | ЭО-5122.06.00.003 | Шайба |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
