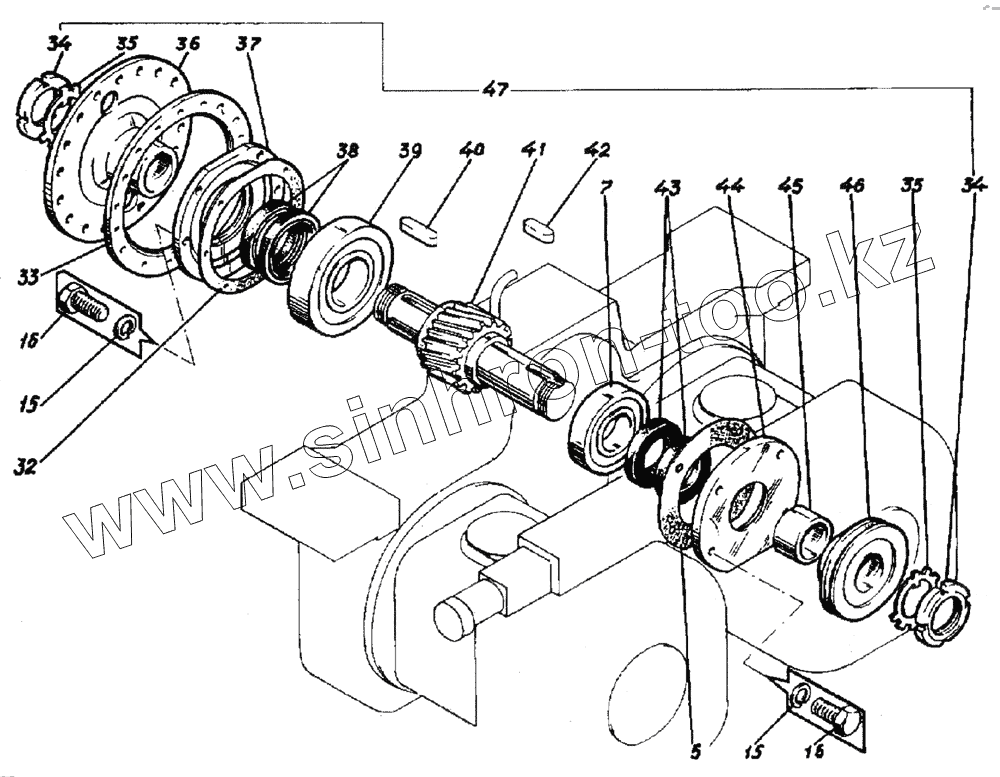

Каталог запасных частей к технике: ВЭКС ЭО-5221. Установка насосов (Лист 2)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
5
7
15
15
16
16
32
33
34
34
35
35
36
37
38
39
40
41
42
43
44
45
46
47
Позиция на иллюстрации Заводской номер детали Название детали
5 071.1.150.1 Прокладка
7 8338.314 Подшипник
15 6402.12 Шайба
16 7798.12.40 Болт
32 ЭО-5122.11.08.011-1 Прокладка
33 ЭО-5122.11.12.003-1 Кольцо
34 11871.68 Гайка
35 11872.68 Шайба
36 ЭО-5122.11.08.106-1 Полумуфта
37 ЭО-5122.11.08.130 Крышка
38 8752.1.2.100.125 Манжета
39 8338.319 Подшипник
40 23360.20.12.90 Шпонка
41 ЭО-5221.11.08.101 Вал-шестерня
42 23360.20.12.56 Шпонка
43 8752.1.2.80.105 Манжета
44 ЭО-5122.11.08.120 Крышка
45 ЭО-5122.11.08.108 Втулка
46 ЭО-5122.11.08.109-1 Шкив
47 ЭО-5221.11.08.100 Вал в сборе
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
