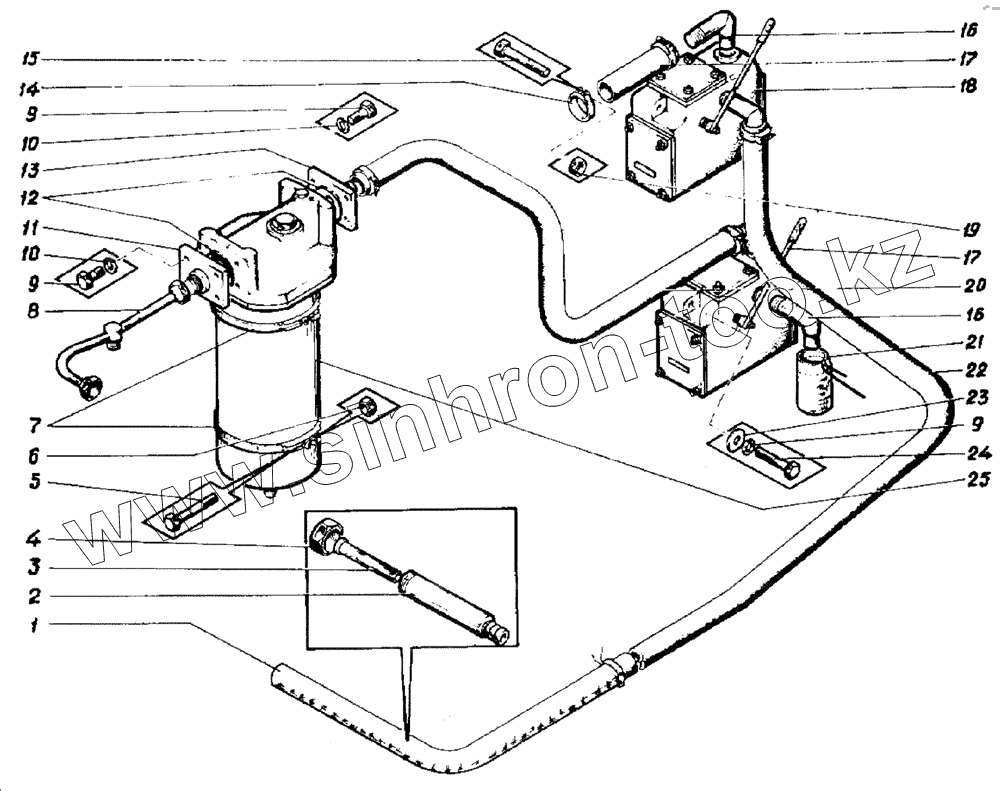

Каталог запасных частей к технике: ВЭКС ЭО-5221. Установка насосов
1
2
3
4
5
6
7
8
9
9
9
10
10
11
12
13
14
15
16
16
17
17
18
19
20
21
22
23
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 111Г-3-6 | Чехол защитный | |
| 2 | 111В-ЗА-17 | Наконечник шланга | |
| 3 | 111В-ЗА-18 | Фильтр | |
| 4 | 111Г-3-2 | Гайка | |
| 5 | 7798.8.60 | Болт | |
| 6 | 5915.8 | Гайка | |
| 7 | 102.165 | Хомут | |
| 8 | ЭО-5122.09.35.003 | Рукав | |
| 9 | 7798.12.30 | Болт | |
| 10 | 6402.12 | Шайба | |
| 11 | ЭО-5122.09.35.040 | Фланец | |
| 12 | 9833.063.068.30 | Кольцо | |
| 13 | ЭО-5122.09.35.050 | Фланец | |
| 14 | 102.40 | Хомут | |
| 15 | 7798.6.40 | Болт | |
| 16 | ЭО-5122.09.35.010-1 | Угольник | |
| 17 | ЭО-5122.09.35.004 | Рукав | |
| 18 | РО.8-30-01 | Насос ручной | |
| 19 | 5915.6 | Гайка | |
| 20 | ЭО-5122.09.35.002 | Рукав Б-1-25-10 ГОСТ 5398-76 L =1200 | |
| 21 | ЭО-5122.09.35.030 | Чехол защитный | |
| 22 | ЭО-5122.09.35.001 | Рукав Б-1-25-10 ГОСТ 5398-76 L=3900 | |
| 23 | 11371.12 | Шайба | |
| 24 | 7798.12.65 | Болт | |
| 25 | 1.1.50.25 | Фильтр |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
