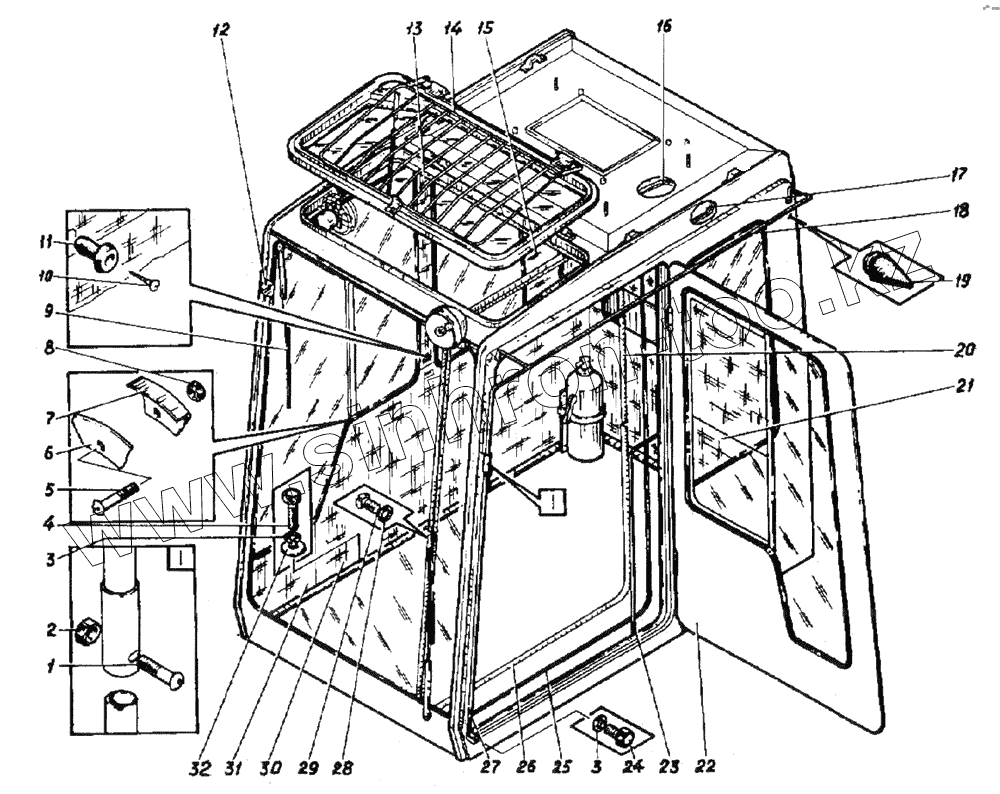

Каталог запасных частей к технике: ВЭКС ЭО-5221. Установка кабины машиниста (Лист 1)
1
2
3
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 17473.8.35 | Винт | |
| 2 | 5915.8 | Гайка | |
| 3 | 6402.10 | Шайба | |
| 4 | 7798.10.35 | Болт | |
| 5 | 17473.5.35 | Винт | |
| 6 | ЭО-5221.08.00.012 | Скоба | |
| 7 | ЭО-5221.08.00.026 | Скоба | |
| 8 | 5916.5 | Гайка | |
| 9 | ЭО-5221.08.05.000 | Установка оборудования кабины | |
| 10 | 1144.4.25 | Шуруп | |
| 11 | ЭО-5221.08.00.011 | Бонка | |
| 12 | ЭО-5221.08.00.140 | Панель | |
| 13 | ЭО-5221.08.00.130 | Панель | |
| 14 | ЭО-5221.08.03.000 | Установка окна верхнего | |
| 15 | ЭО-5221.08.00.100 | Панель | |
| 16 | ЭО-5221.08.00.250-01 | Панель | |
| 17 | ЭО-5221.08.00.150 | Панель | |
| 18 | ЭО-5221.08.00.050 | Поручень | |
| 19 | ЭО-6123.30.00.042 | Амортизатор | |
| 20 | ЭО-5221.08.00.006 | Окантовка | |
| 21 | ЭО-5221.08.00.200 | Панель | |
| 22 | ЭО-5221.08.02.000 | Установка двери | |
| 23 | ЭО-5221.08.00.009 | Поручень | |
| 24 | 7798.10.20 | Болт | |
| 25 | A37.00.011 | Профиль резиновый | |
| 26 | ЭО-5221.08.00.007 | Окантовка | |
| 27 | ЭО-5221.08.00.008 | Поручень | |
| 28 | 6402.5 | Шайба | |
| 29 | 17473.5.10 | Винт | |
| 30 | ЭО-5221.08.00.110 | Панель | |
| 31 | ЭО-5221.08.00.120 | Панель | |
| 32 | 11371.10 | Шайба |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
