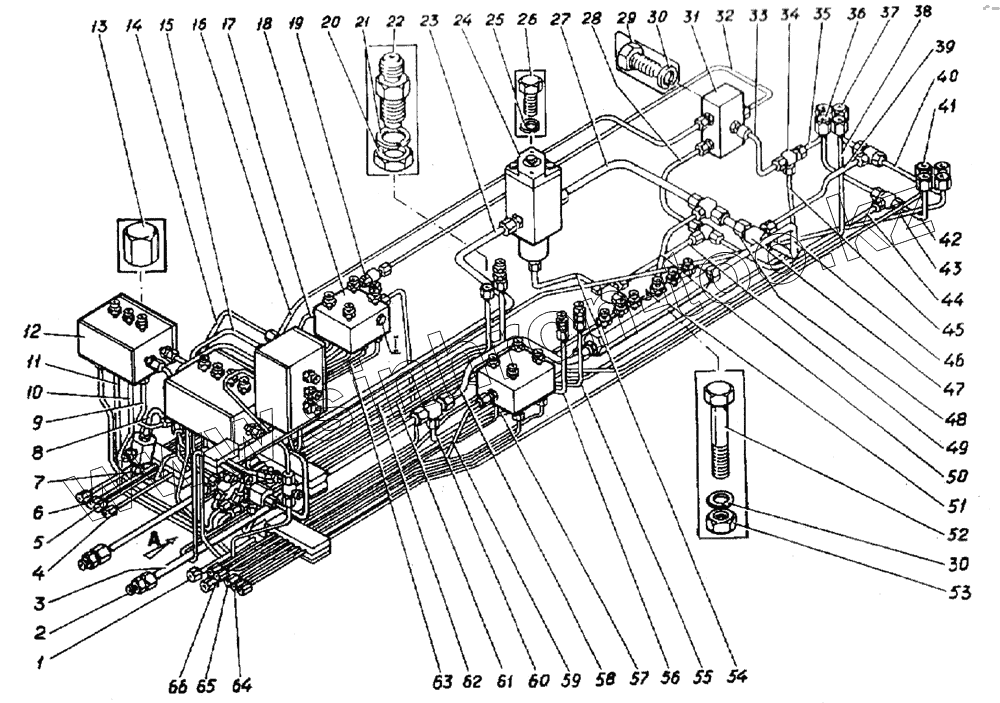

Каталог запасных частей к технике: ВЭКС ЭО-5221. Трубопроводы управления (Лист 1)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | ЭО-5221.04.17.035 | Труба | |
| 2 | ЭО-5221.05.25.009 | Проходник | |
| 3 | ЭО-5221.04.17.073 | Труба | |
| 4 | ЭО-5221.04.17.043 | Труба | |
| 5 | ЭО-5221.04.17.041 | Труба | |
| 6 | ЭО-5221.04.17.039 | Труба | |
| 7 | ЭО-5221.04.17.038 | Труба | |
| 8 | ЭО-5221.04.17.045 | Труба | |
| 9 | ЭО-5221.04.17.044 | Труба | |
| 10 | ЭО-5221.04.17.063 | Труба | |
| 11 | ЭО-5221.04.17.062 | Труба | |
| 12 | ЭО-5122А.04.28.000-1 | Блок золотников | |
| 13 | 109-5-110 | Заглушка | |
| 14 | ЭО-5221.04.17.047 | Труба | |
| 15 | ЭО-5221.04.17.046 | Труба | |
| 16 | ЭО-5221.04.17.028 | Труба | |
| 17 | ЭО-5221.04.17.037 | Труба | |
| 18 | ЭО-5122.04.16.000 | Блок клапанов | |
| 19 | ЭО-5221.04.17.036 | Труба | |
| 20 | ЭО-5122.06.09.009 | Гайка | |
| 21 | 6402.16 | Шайба | |
| 22 | ЭО-5124А.04.17.001 | Штуцер | |
| 23 | ЭО-5221.04.17.072 | Труба | |
| 24 | ЭО-5221.04.17.200 | Золотник сливной | |
| 25 | 6402.8 | Шайба | |
| 26 | 7798.8.25 | Болт | |
| 27 | ЭО-5221.04.17.071 | Труба | |
| 28 | ЭО-5221.04.17.027 | Труба | |
| 29 | 7798.10.20 | Болт | |
| 30 | 6402.10 | Шайба | |
| 31 | ЭО-5221.04.17.300 | Золотник блокировочный | |
| 32 | ЭО-5221.04.17.026 | Трубя | |
| 33 | ЭО-5221.04.17.004 | Труба | |
| 34 | ЭО-5221.05.25.008 | Тройник | |
| 35 | ЭО-5221.04.17.006 | Труба | |
| 36 | ЭО-5221.04.17.011 | Труба | |
| 37 | ЭО-5221.04.17.007 | Труба | |
| 38 | ЭО-5221.04.17.008 | Труба | |
| 39 | ЭО-5221.04.17.009 | Труба | |
| 40 | ЭО-5221.04.17.012 | Труба | |
| 41 | ЭО-5221.04.17.014 | Труба | |
| 42 | ЭО-5221.04.17.015 | Труба | |
| 43 | ЭО-5221.04.17.016 | Труба | |
| 44 | ЭО-5221.04.17.013 | Труба | |
| 45 | ЭО-5221.04.17.005 | Труба | |
| 46 | ЭО-5221.04.17.068 | Труба | |
| 47 | ЭО-5221.05.25.006 | Тройник | |
| 48 | ЭО-5221.04.17.067 | Труба | |
| 49 | ЭО-5221.04.17.029 | Труба | |
| 50 | ЭО-5221.04.17.017 | Труба | |
| 51 | ЭО-5221.04.17.400 | Коллектор | |
| 52 | 7798.10.80 | Болт | |
| 53 | 5915.10 | Гайка | |
| 54 | ЭО-5221.04.17.031 | Труба | |
| 55 | ЭО-5221.04.17.018 | Труба | |
| 56 | ЭО-5221.04.17.019 | Труба | |
| 57 | ЭО-5221.04.17.021 | Труба | |
| 58 | ЭО-5221.04.17.069 | Труба | |
| 59 | ЭО-5221.04.17.025 | Труба | |
| 60 | ЭО-5221.04.17.032 | Труба | |
| 61 | ЭО-5221.04.17.034 | Труба | |
| 62 | ЭО-5221.04.17.033 | Труба | |
| 63 | ЭО-5221.04.17.042 | Труба | |
| 64 | ЭО-5221.04.17.024 | Труба | |
| 65 | ЭО-5221.04.17.022 | Труба | |
| 66 | ЭО-5221.04.17.023 | Труба |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
