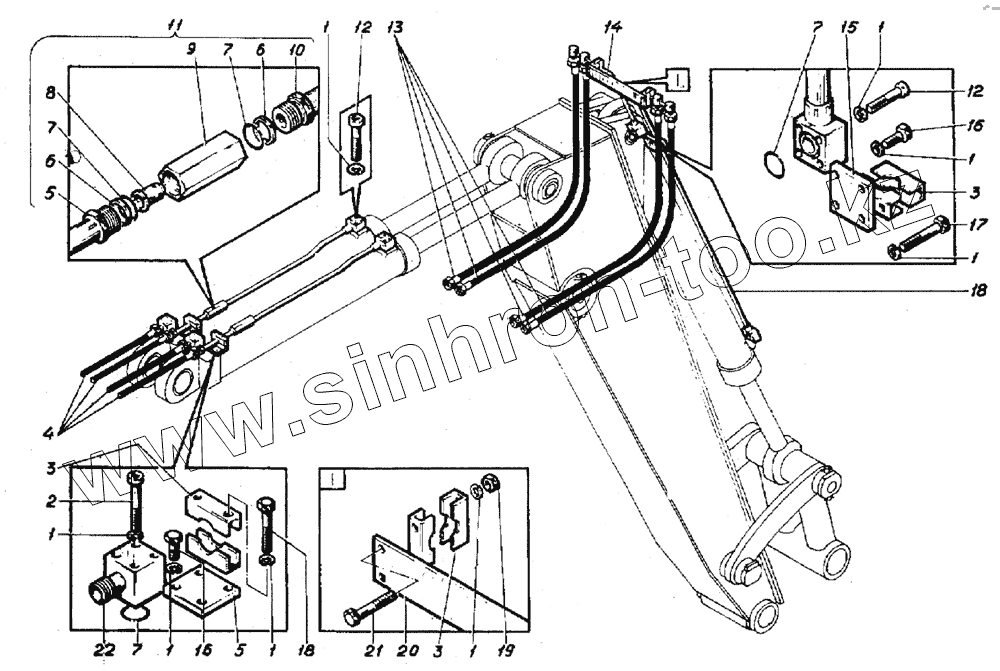

Каталог запасных частей к технике: ВЭКС ЭО-5221. Трубопроводы рабочего оборудования
1
1
1
1
1
1
1
1
2
3
3
3
4
5
5
6
6
7
7
7
7
8
9
10
11
12
12
13
14
15
16
16
17
18
18
19
20
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 6402.12 | Шайба | |
| 2 | 11738.12.90 | Винт | |
| 3 | ЭО-5122.13.15.007-2 | Колодка | |
| 4 | 5923.1580 | Рукав высокого давления | |
| 5 | ЭО-5221.29.09.310 | Труба | |
| 6 | 114.32.40 | Кольцо | |
| 7 | 9833.032.040.46 | Кольцо | |
| 8 | ЭО-5221.29.09.301 | Клапан | |
| 9 | ЭО-5221.29.09.303 | Корпус | |
| 10 | ЭО-5221.29.09.320 | Труба | |
| 11 | ЭО-5221.29.09.300 | Труба | |
| 12 | 11738.12.65 | Винт | |
| 13 | 5923.2080 | Рукав высокого давления | |
| 14 | ЭО-5221.29.09.100 | Труба | |
| 15 | ЭО-5122.13.15.006 | Планка | |
| 16 | 7798.12.30 | Болт | |
| 17 | 7798.12.80 | Болт | |
| 18 | ЭО-5221.29.09.200 | Труба | |
| 19 | 5915.12 | Гайка | |
| 20 | ЭО-5122.13.15.024 | Планка | |
| 21 | 7798.12.90 | Болт | |
| 22 | ЭО-5122.13.15.005 | Фланец |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
