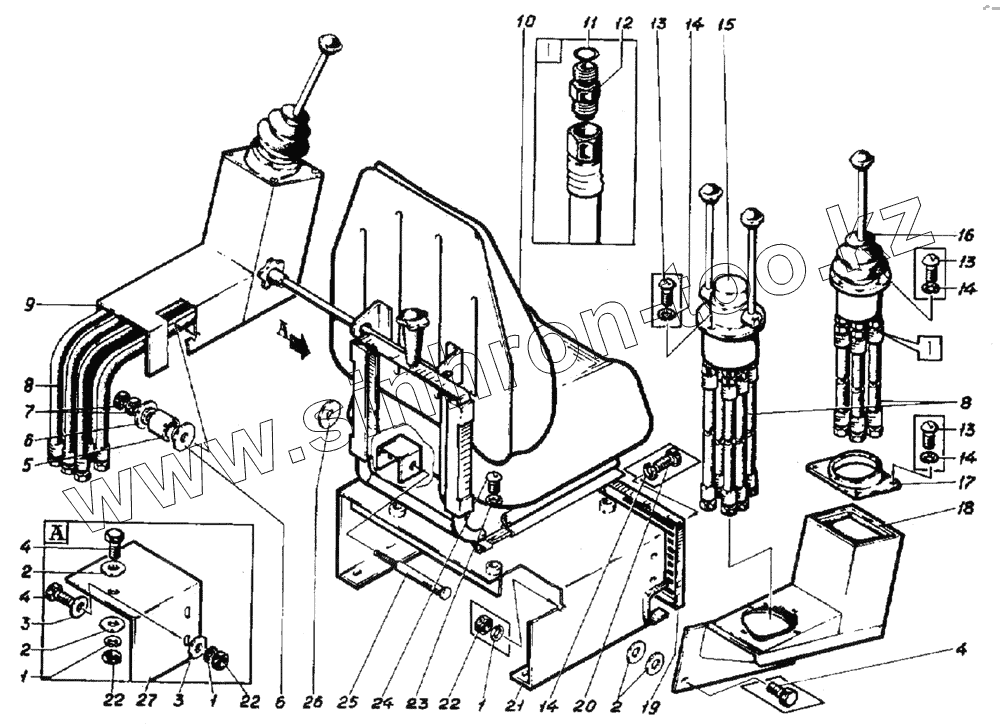

Каталог запасных частей к технике: ВЭКС ЭО-5221. Пульт-кресло
1
1
1
2
2
2
3
3
4
4
4
5
6
6
7
8
8
9
10
11
12
13
13
13
14
14
14
14
15
16
17
18
19
20
21
22
22
22
23
24
25
26
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 6402.10 | Шайба | |
| 2 | ЭО-5124.04.01.003 | Шайба | |
| 3 | 11371.10 | Шайба | |
| 4 | 7798.10.25 | Болт | |
| 5 | ЭО-5221.04.01.011 | Втулка | |
| 6 | ЭО-5124.04.01.203 | Втулка | |
| 7 | 5915.12 | Гайка | |
| 8 | ЭО-5221.04.01.700 | Рукав | |
| 9 | ЭО-5124.04.01.200 | Кожух левый | |
| 10 | У7920.016-2-00.000-1 | Сиденье | |
| 11 | 9833.012.016.25 | Кольцо | |
| 12 | ЭО-5122.04.11.005 | Штуцер | |
| 13 | 17473.6.16 | Винт | |
| 14 | 6402.6 | Шайба | |
| 15 | 60220 | Блок управления | |
| 16 | 60120 | Блок управления | |
| 17 | ЭО-5124.04.01.001 | Основание | |
| 18 | ЭО-5221.04.01.600 | Кожух правый | |
| 19 | ЭО-5124.04.01.008 | Крышка | |
| 20 | 7798.6.16 | Болт | |
| 21 | ЭО-5124.04.01.100 | Подставка | |
| 22 | 5915.10 | Гайка | |
| 23 | 6402.8 | Шайба | |
| 24 | 17473.8.16 | Винт | |
| 25 | ЭО-5124.04.01.006 | Ось | |
| 26 | ЭО-5124.04.01.007 | Диск фрикционный | |
| 27 | ЭО-5124.04.01.301 | Кронштейн |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
