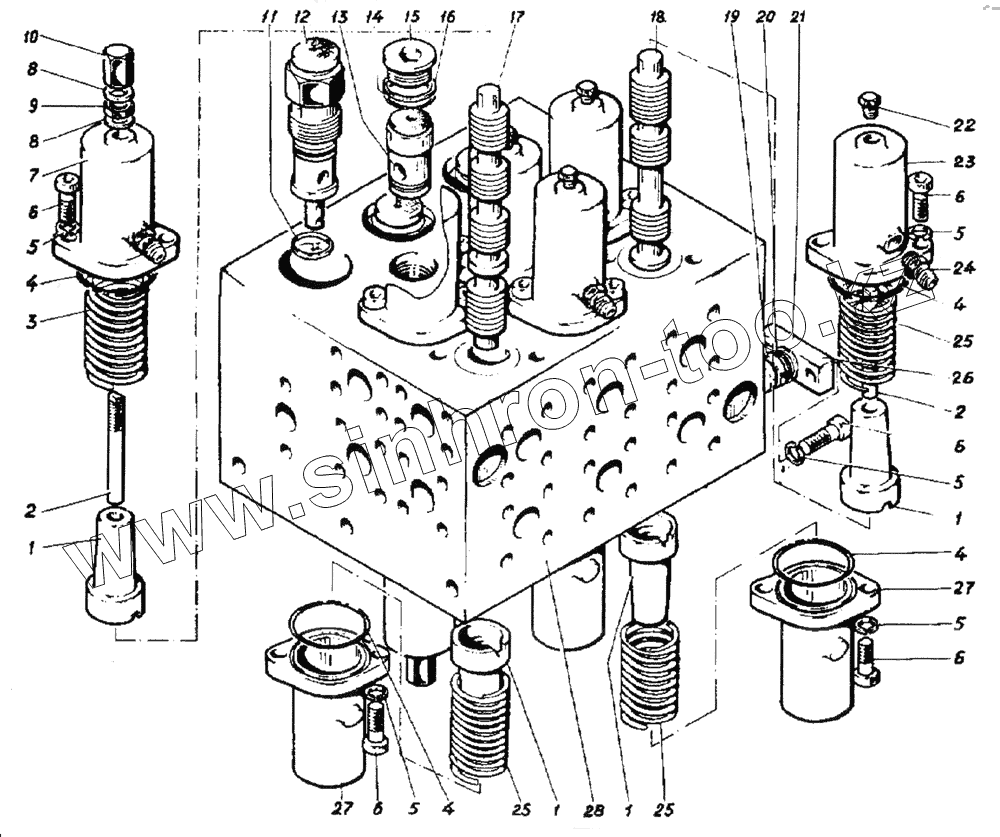

Каталог запасных частей к технике: ВЭКС ЭО-5221. Гидроаппарат гидроцилиндров
1
1
1
1
2
2
3
4
4
4
4
5
5
5
5
5
6
6
6
6
6
7
8
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
25
25
26
27
27
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | ЭО-5122.06.09.023-1 | Втулка | |
| 2 | ЭО-5122.06.09.008-1 | Винт | |
| 3 | ЭО-5122.06.09.004 | Пружина | |
| 4 | 9833.065.070.30 | Кольцо | |
| 5 | 6402.12 | Шайба | |
| 6 | 11738.12.35 | Винт | |
| 7 | ЭО-6122.06.09.003-3 | Крышка | |
| 8 | 088.16 | Прокладка | |
| 9 | ЭО-5122.06.09.009 | Гайка | |
| 10 | ЭО-5122.06.09.011 | Колпачок | |
| 11 | ЭО-5122.06.09.019-2 | Прокладка | |
| 12 | У462.827 | Гидроклапан предохранительный | |
| 13 | 530.25.000 | Гидроклапан обратный | |
| 14 | 9833.032.040.46 | Кольцо | |
| 15 | ЭО-5122.09.11.005-1 | Гайка | |
| 16 | 114.32.40 | Кольцо | |
| 17 | ЭО-5122.06.09.002-2 | Золотник | |
| 18 | ЭО-5122.06.09.001-2 | Золотник | |
| 19 | ЭО-5122.06.09.015 | Пробка | |
| 20 | 9833.024.030.36 | Кольцо | |
| 21 | 114.24.30 | Кольцо | |
| 22 | "042.К1/4""" | Пробка | |
| 23 | ЭО-5122.06.09.005-4 | Крышка | |
| 24 | ЭО-5122.05.25.013 | Штуцер К1/4 | |
| 25 | ЭО-5122.09.11.007 | Пружина | |
| 26 | ЭО-5122.06.09.014-1 | Планка | |
| 27 | ЭО-5122.06.09.018-2 | Крышка | |
| 28 | ЭО-5122.06.09.100-4 | Корпус |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
