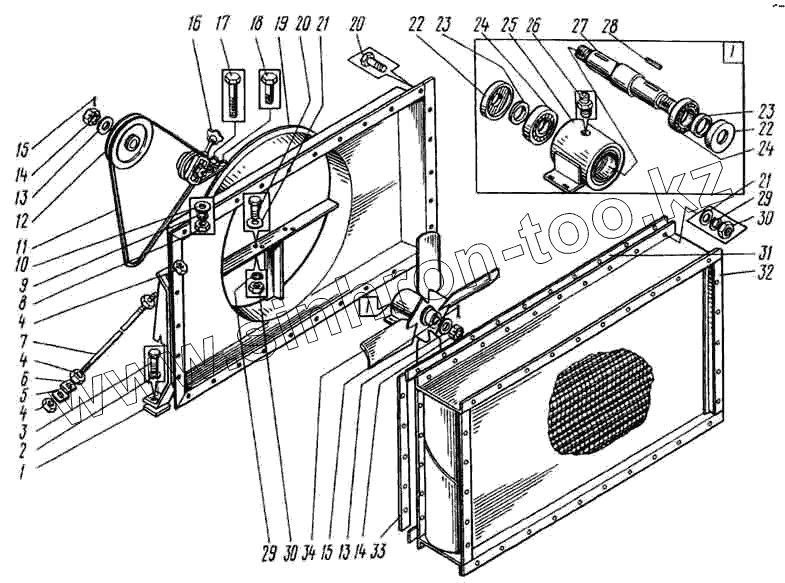

Каталог запасных частей к технике: ВЭКС ЭО-5124. Установка маслоохладителя
1
2
3
4
4
4
5
6
7
8
9
10
11
12
13
13
14
14
15
15
16
17
18
19
20
20
21
21
22
22
23
23
24
24
25
26
27
28
29
29
30
30
31
32
33
34
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | ЭО-5122.11.25.008 | Прокладка | |
| 2 | 6402.16 | Шайба | |
| 3 | 7798.16.40 | Болт | |
| 4 | 5915.20 | Гайка | |
| 5 | ЭО-5122.11.25.011 | Прокладка | |
| 6 | ЭО-5122.11.25.012 | Накладка | |
| 7 | ЭО-5122.11.25.700 | Тяга | |
| 8 | 5915.8 | Гайка | |
| 9 | 6402.8 | Шайба | |
| 10 | 11371.8 | Шайба | |
| 11 | Б-16000Ш | Ремень | |
| 12 | ЭО-5122.11.26.403-1 | Шкив | |
| 13 | 11371.20 | Шайба | |
| 14 | 5918.2.20 | Гайка | |
| 15 | 397.4.32 | Шплинт | |
| 16 | 236.3509.300-Аз | Устройство натяжное | |
| 17 | 7798.8.60 | Болт | |
| 18 | 7798.8.35 | Болт | |
| 19 | ЭО-5122.11.25.200-3 | Диффузор | |
| 20 | 7798.10.25 | Болт | |
| 21 | 11371.10 | Шайба | |
| 22 | ЭО-5122.11.25.405 | Крышка | |
| 23 | ЭО-5122.11.25.404 | Втулка | |
| 24 | 8338.305 | Подшипник | |
| 25 | ЭО-5122.11.25.410-2 | Корпус | |
| 26 | 19853.1.3 | Масленка | |
| 27 | ЭО-5122.11.25.401-1 | Вал | |
| 28 | 8798.8.7.36 | Шпонка | |
| 29 | 6402.10 | Шайба | |
| 30 | 5915.10 | Гайка | |
| 31 | ЭО-5122.11.25.009 | Прокладка | |
| 32 | ЭО-5122.11.25.100-1 | Масло охладитель | |
| 33 | ЭО-5122.11.25.007 | Прокладка | |
| 34 | ЭО-5122.11.25.450 | Колесо рабочее |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
