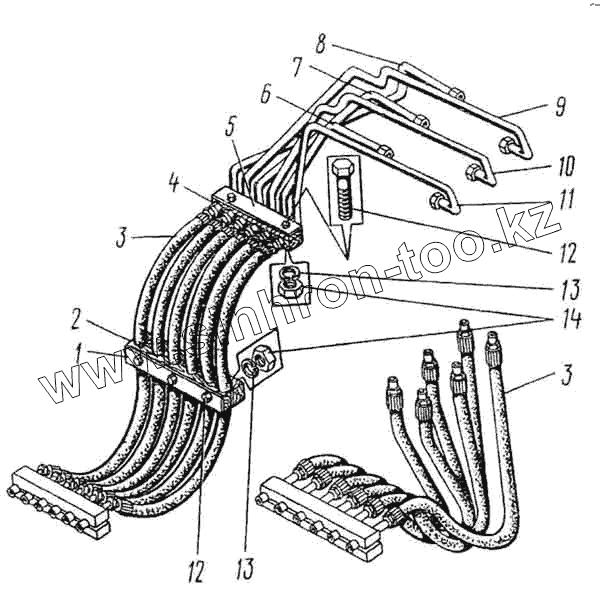

Каталог запасных частей к технике: ВЭКС ЭО-5124. Трубопроводы управления стрелы

Тип техники

Марка

Модель

Схема

1

2

3

3

4

5

6

7

8

9

10

11

12

12

13

13

14

Позиция на иллюстрации	Заводской номер детали		Название детали
1	ЭО-5122.05.25.024		Накладка
2	ЭО-5122.05.23.002		Колодка
3	ЭО-5122.05.23.010		Рукав
4	ЭО-6122.05.20.073		Колодка
5	ЭО-6122.05.20.075		Накладка
6	ЭО-5122.05.23.075		Трубка
7	ЭО-5122.05.23.073		Трубка
8	ЭО-5122.05.23.071		Трубка
9	ЭО-5122.05.23.072		Трубка
10	ЭО-5122.05.23.076		Трубка
11	ЭО-5122.05.23.074		Трубка
12	7798.10.50		Болт
13	6402.10		Шайба
14	5915.10		Гайка

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
