Каталог запасных частей к технике: ВЭКС ЭО-5124. Трубопроводы управления
1
2
2
2
5
5
5
6
9
16
54
69
70
71
72
73
74
75
76
77
78
78
79
80
81
81
82
83
84
85
86
87
88
89
89
90
91
92
93
94
95
96
97
98
99
100
101
102
103
104
105
106
107
108
109
109
110
111
112
113
114
115
116
117
118
119
120
121
122
123

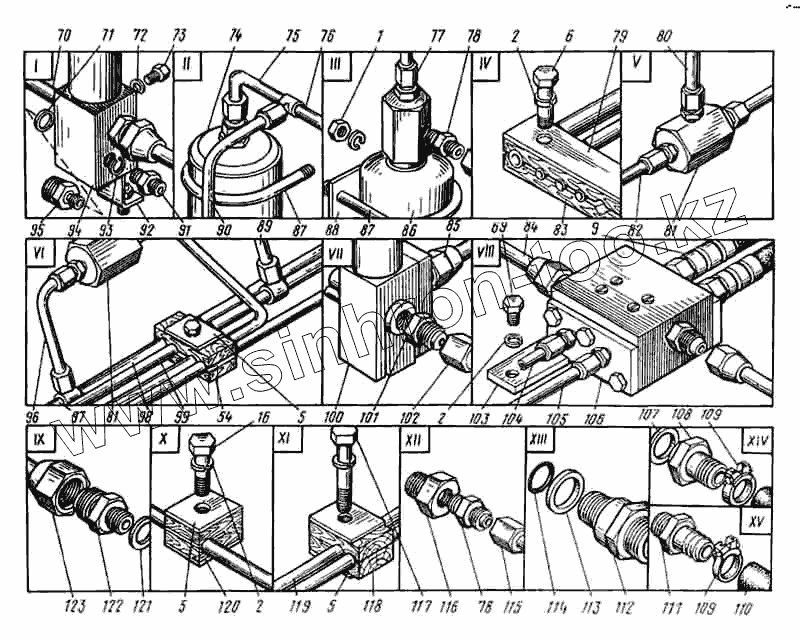

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 5915.10 | Гайка | |
| 2 | 6402.10 | Шайба | |
| 3 | ЭО-5122.05.25.016 | Кронштейн | |
| 4 | 007.2.17 | Колодка | |
| 5 | 017.1.50 | Накладка | |
| 6 | 7798.10.50 | Болт | |
| 7 | ЭО-5124.05.25.063 | Труба | |
| 8 | ЭО-5124.05.25.007 | Труба | |
| 9 | ЭО-5122.05.23.010 | Рукав | |
| 10 | ЭО-5124.05.25.079 | Труба | |
| 11 | ЭО-5124.05.25.008 | Труба | |
| 12 | ЭО-5124.05.25.120 | Установка реле давления | |
| 13 | ЭО-5122.05.17.000-2 | Установка фильтра | |
| 14 | ЭО-5124.05.25.071 | Труба | |
| 15 | ЭО-5124.05.25.069 | Труба | |
| 16 | 109-5-110 | Заглушка | |
| 17 | ЭО-5124.05.25.072 | Труба | |
| 18 | ЭО-5124.05.25.068 | Труба | |
| 19 | ЭО-5124.05.25.016 | Труба | |
| 20 | ЭО-5124.05.25.015 | Труба | |
| 21 | ЭО-5124.05.25.014 | Труба | |
| 22 | ЭО-5124.05.25.073 | Труба | |
| 23 | ЭО-5124.05.25.019 | Труба | |
| 24 | ЭО-5124.05.25.018 | Труба | |
| 25 | ЭО-5124.05.25.017 | Труба | |
| 26 | ЭО-5124.05.25.023 | Труба | |
| 27 | ЭО-5124.05.25.021 | Труба | |
| 28 | ЭО-5124.05.25.043 | Труба | |
| 29 | ЭО-5124.05.25.044 | Труба | |
| 30 | ЭО-5124.05.25.036 | Труба | |
| 31 | ЭО-5122.05.25.021 | Колодка | |
| 32 | ЭО-5122.05.25.022 | Накладка | |
| 33 | ЭО-5124.05.25.029 | Труба | |
| 34 | ЭО-5124.05.25.031 | Труба | |
| 35 | ЭО-5124.05.25.032 | Труба | |
| 36 | ЭО-5124.05.25.033 | Труба | |
| 37 | ЭО-5124.05.25.034 | Труба | |
| 38 | ЭО-5124.05.25.035 | Труба | |
| 39 | ЭО-5122.05.25.024 | Накладка | |
| 40 | ЭО-5122.05.25.023 | Колодка | |
| 41 | ЭО-5124.05.25.037 | Труба | |
| 42 | ЭО-5124.05.25.038 | Труба | |
| 43 | ЭО-5124.05.25.028 | Труба | |
| 44 | ЭО-5124..05.25.075 | Труба | |
| 45 | ЭО-5124.05.25.077 | Труба | |
| 46 | 9833.043.040.46 | Кольцо | |
| 47 | ЭО-5122.05.25.011 | Фланец | |
| 48 | ЭО-5122.05.25.014 | Штуцер | |
| 49 | 7798.12.40 | Болт | |
| 50 | 6402.12 | Шайба | |
| 51 | ЭО-5124.05.25.074 | Труба | |
| 52 | ЭО-5124.05.25.055 | Труба | |
| 53 | ЭО-5124.05.25.056 | Труба | |
| 54 | ЭО-5122.04.11.004 | Колодка | |
| 55 | ЭО-5124.05.25.057 | Труба | |
| 56 | ЭО-5124.05.25.054 | Труба | |
| 57 | ЭО-5124.05.25.053 | Труба | |
| 58 | ЭО-5124.05.25.049 | Труба | |
| 59 | ЭО-5124.05.25.051 | Труба | |
| 60 | 25.25.1580 | Рукав высокого давления | |
| 61 | ЭО-5124.05.25.048 | Труба | |
| 62 | ЭО-5124.05.25.047 | Труба | |
| 63 | ЭО-5122.01.16.030 | Рукав | |
| 64 | ЭО-5124.05.25.078 | Труба | |
| 65 | ЭО-5124.05.25.062 | Труба | |
| 66 | ЭО-5124.05.25.046 | Труба | |
| 67 | ЭО-5124.05.25.064 | Труба | |
| 68 | Г51-23 | Клапан обратный | |
| 69 | 7798.10.20 | Болт | |
| 70 | ЭО-5124.05.25.009 | Труба | |
| 71 | 9833.016.020.25 | Кольцо | |
| 72 | 6402.8 | Шайба | |
| 73 | 7798.8.16 | Болт | |
| 74 | ЭО-6122А.05.20.200 | Пневмоаккумулятор | |
| 75 | ЭО-5124.05.25.012 | Труба | |
| 76 | ЭО-5124.05.25.058 | Труба | |
| 77 | ЭО-5124.05.25.027 | Труба | |
| 78 | ЭО-5122.05.25.013 | Штуцер | |
| 79 | ЭО-5122.04.17.002 | Накладка | |
| 80 | ЭО-5124.05.25.024 | Труба | |
| 81 | ЭО-5122.05.09.000 | Клапан | |
| 82 | ЭО-5124.05.25.022 | Труба | |
| 83 | ЭО-5122.04.17.001 | Колодка | |
| 84 | ЭО-5124.05.25.066 | Труба | |
| 85 | ЭО-5124.05.25.067 | Труба | |
| 86 | ЭО-5124.05.45.020 | Пнввмоаккумулятор с клапаном задержки | |
| 87 | ЭО-5122.05.17.003 | Скоба | |
| 88 | ЭО-5122.05.25.009-1 | Кронштейн | |
| 89 | ЭО-5124.05.25.025 | Труба | |
| 90 | ЭО-5124.05.25.011 | Труба | |
| 91 | ЭО-5122.04.11.005 | Штуцер | |
| 92 | ЭО-5124.05.25.003 | Кронштейн | |
| 93 | 9833.012.016.25 | Кольцо | |
| 94 | У4699.9031В | Гидрораспределитель | |
| 95 | ЭО-5122.05.25.202 | Штуцер | |
| 96 | ЭО-5124.05.25.013 | Труба | |
| 97 | ЭО-5124.05.25.041 | Труба | |
| 98 | ЭО-5124.05.25.026 | Труба | |
| 99 | ЭО-5124.05.25.039 | Труба | |
| 100 | БГ-54-34М | Гидроклапан давления | |
| 101 | ЭО-5122.01.16.004 | Штуцер | |
| 102 | ЭО-5124.05.25.065 | Труба | |
| 103 | ЭО-5124.05.25.002 | Планка | |
| 104 | ЭО-5124.05.25.042 | Труба | |
| 105 | ЭО-5124.05.25.045 | Труба | |
| 106 | ЭО-5124.05.25.100 | Блок золотников | |
| 107 | 088.27 | Прокладка | |
| 108 | ЭО-5124.05.25.004 | Штуцер | |
| 109 | 102.32 | Хомут | |
| 110 | ЭО-5124.05.25.081 | Рукав | |
| 111 | ЭО-6122А.31.10.002 | Штуцер | |
| 112 | ЭО-5122.75.03.040 | Штуцер | |
| 113 | ЭО-5122.75.03.015 | Кольцо | |
| 114 | 9833.024.030.36 | Кольцо | |
| 115 | ЭО-5124.05.25.052 | Труба | |
| 116 | ЭО-5124.05.25.001 | Штуцер | |
| 117 | 7798.10.80 | Болт | |
| 118 | 007.2.10 | Колодка | |
| 119 | ЭО-5124.05.25.006 | Труба | |
| 120 | 007.1.10 | Колодка | |
| 121 | 088.8 | Прокладка | |
| 122 | ЭО-5122.05.25.012 | Штуцер | |
| 123 | ЭО-5124.05.25.076 | Труба |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
