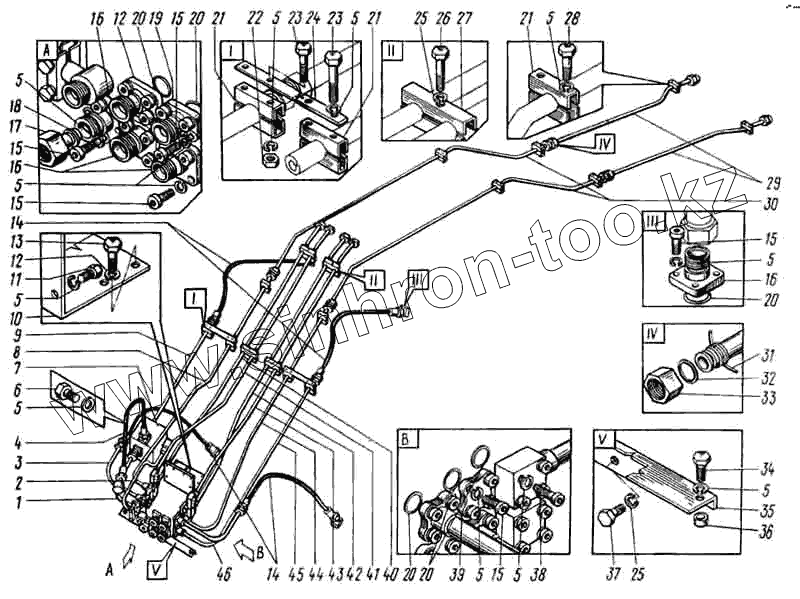

Каталог запасных частей к технике: ВЭКС ЭО-5124. Трубопроводы моноблочной стрелы
1
2
3
4
5
5
5
5
5
5
5
5
5
5
5
6
7
8
9
10
11
12
12
13
14
14
15
15
15
15
15
16
16
16
17
18
19
20
20
20
20
20
21
21
21
22
23
23
24
25
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | ЭО-5124.58.05.010 | Труба | |
| 2 | ЭО-5124.58.05.040 | Труба | |
| 3 | ЭО-5124.58.05.020 | Труба | |
| 4 | 25.25.630 | рукав высокого давления | |
| 5 | 6402.12 | Шайба | |
| 6 | 7798.12.25 | Болт | |
| 7 | ЭО-5124.09.52.000 | Гидроапларат гидроаккумуляторов | |
| 8 | ЭО-5124.58.05.050 | Труба | |
| 9 | ЭО-5124.58.05.030 | Труба | |
| 10 | ЭО-5122.06.07.360-1 | Кронштейн | |
| 11 | 7798.12.30 | Болт | |
| 12 | 6402.20 | Шайба | |
| 13 | 7798.20.40 | Болт | |
| 14 | 25.25.980 | Рукав высокого давления | |
| 15 | 11738.12.35 | Винт | |
| 16 | ЭО-5122.06.07.014-1 | Фланец | |
| 17 | ЭО-5122.70.07.017 | Гайка | |
| 18 | ЭО-5122.70.07.016 | Заглушка | |
| 19 | ЭО-5122.06.07.015-1 | Фланец | |
| 20 | 9833.032.040.46 | Кольцо | |
| 21 | ЭО-5122.13.15.007-2 | Колодка | |
| 22 | 5915.12 | Гайка | |
| 23 | 7798.12.90 | Болт | |
| 24 | ЭО-5122.06.07.021-1 | Планка | |
| 25 | 6402.16 | Шайба | |
| 26 | 7798.16.80 | Болт | |
| 27 | ЭО-5122.06.07.005-2 | Колодка | |
| 28 | 7798.12.80 | Болт | |
| 29 | ЭО-5122.13.15.250-1 | Труба | |
| 30 | ЭО-5124.58.05.060 | Труба | |
| 31 | ЭО-5122.06.07.285 | Штифт | |
| 32 | 9833.024.030.36 | Кольцо | |
| 33 | ЭО-5122.06.07.284 | Гайка | |
| 34 | 7798.12.40 | Болт | |
| 35 | ЭО-5122.06.07.370 | Балка | |
| 36 | ЭО-5122.06.07.018 | Втулка | |
| 37 | 7798.16.30 | Болт | |
| 38 | 11738.12.65 | Винт | |
| 39 | ЭО-5122.06.07.016 | Заглушка | |
| 40 | ЭО-5124.58.05.070 | Труба | |
| 41 | ЭО-5124.58.05.080 | Труба | |
| 42 | ЭО-5124.58.05.100 | Труба | |
| 43 | ЭО-5124.58.05.090 | Труба | |
| 44 | ЭО-5122.06.07.270-1 | Труба | |
| 45 | ЭО-5122.06.07.240-1 | Труба | |
| 46 | ЭО-5122.06.07.250-1 | Труба |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
