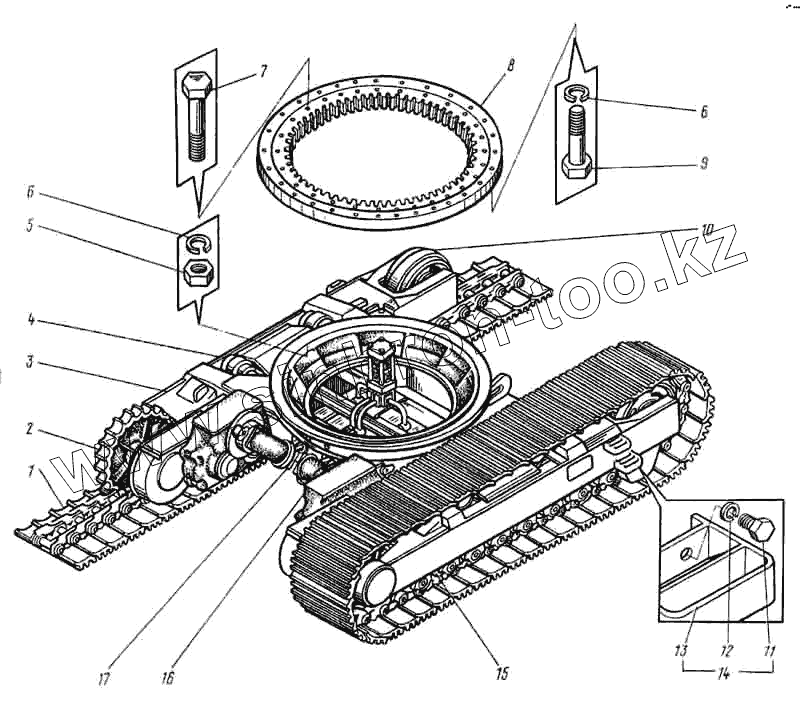

Каталог запасных частей к технике: ВЭКС ЭО-5124. Тележка гусеничная

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
6
7
8
9
10
11
12
13
14
15
16
17
Позиция на иллюстрации Заводской номер детали Название детали
1 ЭО-5123.01.05.000-2 Гусеница
2 ЭО-5123.01.02.000-6 Привод гусеницы левый
3 ЭО-5123.01.01.000-3 Рама хода
4 ЭО-5123.01.14.000 Каток поддерживающий
5 102А-0-6 Гайка
6 6402.27 Шайба
7 ЭО-5122.01.00.011-1 Болт
8 1900.42.18 Опора
9 102А-0-4А Болт
10 ЭО-5123.01.10.000-3 Колесо направляющее с механизмом сдавания
11 7798.12.25 Болт
12 6402.12 Шайба
13 ЭО-5123.01.00.110 Подножка
14 ЭО-5123.01.00.100 Установка подножки
15 ЭО-5123.01.13.000-1 Каток опорный
16 ЭО-5123.01.03.000-6 Привод гусеницы правый
17 ЭО-5122.01.16.000-1 Трубопроводы гусеничной тележки
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
