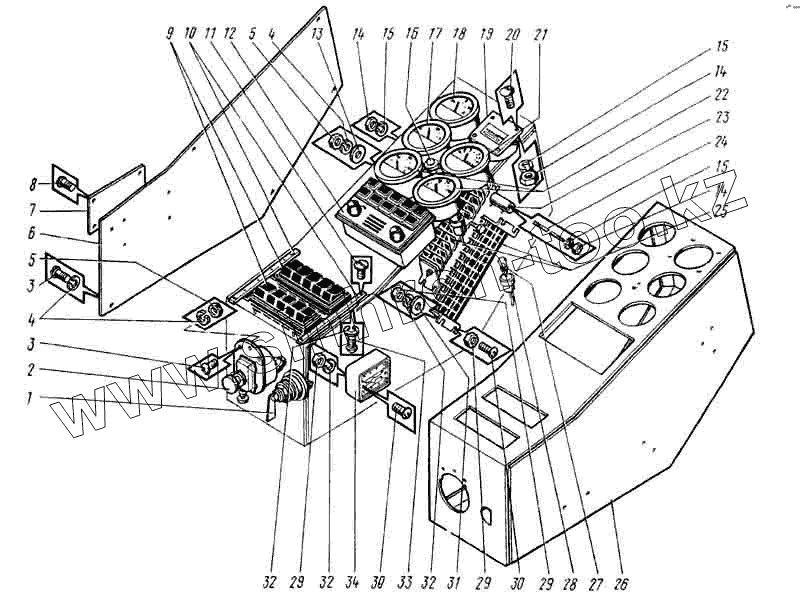

Каталог запасных частей к технике: ВЭКС ЭО-5124. Щиток управления
1
2
3
3
4
4
5
5
6
7
8
9
10
11
12
13
14
14
14
15
15
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
29
29
30
30
31
32
32
32
33
34
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | ВК317-А2 | Выключатель | |
| 2 | ВК318-Б | Выключатель | |
| 3 | 17473.6.14 | Винт | |
| 4 | 6402.6 | Шайба | |
| 5 | 5916.6 | Гайка | |
| 6 | ЭО-5124.12.22.001 | Крышка | |
| 7 | 2363-3909045-6 | Табличка | |
| 8 | 17473.3.6 | Винт | |
| 9 | 53.3710 | Блок клавишных выключателей | |
| 10 | ЭО-5124.12.22.002 | Платик | |
| 11 | 17475.5.10 | Винт | |
| 12 | У4250.01 | Блок плат | |
| 13 | 11371.6 | Шайба | |
| 14 | 5916.4 | Гайка | |
| 15 | 6402.4 | Шайба | |
| 16 | КВД2-1 | Кнопка малогабаритная | |
| 17 | УБ-170 | Указатель уровня топлива | |
| 18 | АП-170 | Указатель тока | |
| 19 | С-2ВН | Счетчик времени наработки | |
| 20 | 17473.4.8 | Винт | |
| 21 | УК-170 | Указатель давления масла | |
| 22 | УК-171 | Указатель температуры воды | |
| 23 | ПЭВ10-1,8 | Резистор | |
| 24 | 22034.4.60 | Шпилька | |
| 25 | НБ40102 | Блок клеммный, 2 клеммы | |
| 26 | ЭО-5124.12.22.100 | Каркас | |
| 27 | 2023.А24-2 | Лампа | |
| 28 | ЛВ211-329 | Патрон лампы | |
| 29 | 5916.5 | Гайка | |
| 30 | 17473.5.16 | Винт | |
| 31 | 11371.5 | Шайба | |
| 32 | 6402.5 | Шайба | |
| 33 | 17473.5.8 | Винт | |
| 34 | ПР11-К | Блок предохранителей |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
