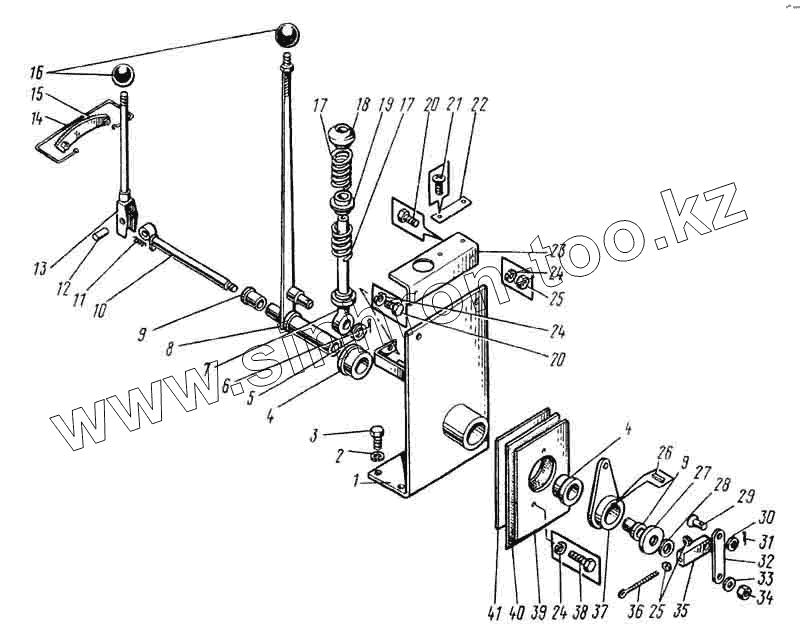

Каталог запасных частей к технике: ВЭКС ЭО-5124. Рычаги управления
1
2
3
4
4
5
6
7
8
9
9
10
11
12
13
14
15
16
17
17
18
19
20
20
21
22
23
24
24
24
25
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | ЭО-5124.04.07.400 | Кронштейн | |
| 2 | 6402.12 | Шайба | |
| 3 | 7793.12.25 | Болт | |
| 4 | 030.12.36.30 | Втулка | |
| 5 | 11371.18 | Шайба | |
| 6 | 397.4.25 | Шплинт | |
| 7 | ЭО-5124.04.07.5.00 | Рычаг | |
| 8 | ЭО-5124.04.07.100 | Рычаг | |
| 9 | ЭО-5122.04.07.008 | Втулка | |
| 10 | ЭО-5124.04.07.011 | Ось | |
| 11 | 111Г-6В-34 | Пружина | |
| 12 | 3128.6.30 | Штифт | |
| 13 | ЭО-5122.04.07.300 | Рукоятка | |
| 14 | ЭО-5122.04.07.016 | Скоба | |
| 15 | ЭО-5122.04.07.005 | Сектор | |
| 16 | 109В-50А-26 | Головка | |
| 17 | ЭО-5122.09.11.001 | Пружина | |
| 18 | ЭО-5124.04.07.007 | Втулка | |
| 19 | ЭО-5124.04.07.006 | Втулка | |
| 20 | 7798.8.16 | Болт | |
| 21 | 17473.3.6 | Винт | |
| 22 | ЭО-5124.04.07.012 | Табличка | |
| 23 | ЭО-5124.04.07.004 | Уголок | |
| 24 | 6402.8 | Шайба | |
| 25 | 5915.8 | Гайка | |
| 26 | 23360.8.7.25 | Шпонка | |
| 27 | ЭО-5122.04.07.009 | Шайба | |
| 28 | 11371.16 | Шайба | |
| 29 | 2830793 | Ось | |
| 30 | 11371.8 | Шайба | |
| 31 | 397.2.20 | Шплинт | |
| 32 | 111Г-6В-38 | Рычаг | |
| 33 | 11371.10 | Шайба | |
| 34 | 5915.10 | Гайка | |
| 35 | 111Г-6А-21 | Серьга | |
| 36 | 025.1.8.100.70 | Болт | |
| 37 | ЭО-5124.04.07.200 | Рычаг | |
| 38 | 7798.8.35 | Болт | |
| 39 | ЭО-5122.04.07.002 | Крышка | |
| 40 | ЭО-5122.04.07.003 | Прокладка | |
| 41 | ЭО-5122.04.07.001 | Крышка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
