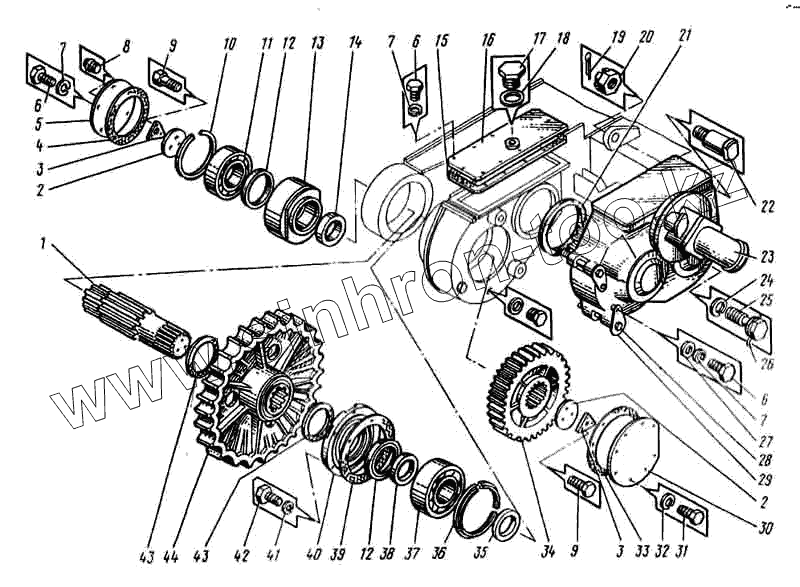

Каталог запасных частей к технике: ВЭКС ЭО-5124. Привод гусеничный левый. Привод гусеничный правый

Тип техники

Марка

Модель

Схема

1

2

2

3

3

4

5

6

6

6

7

7

7

8

9

9

10

11

12

12

13

14

15

16

17

18

19

20

21

22

23

23

24

25

26

27

28

29

30

31

32

33

34

35

36

37

38

39

40

41

42

43

43

44

Позиция на иллюстрации	Заводской номер детали		Название детали
1	ЭО-5123.01.02.002		Вал
2	ЭО-5122.01.02.012		Шайба
3	ЭО-5122.01.02.015		Шайба
4	071.1.230.1		Прокладка
5	ЭО-5122.01.02.300-1		Крышка
6	7798.12.25		Болт
7	6402.12		Шайба
8	042.1/4"		Пробка
9	ЭО-5122.01.02.016		Болт
10	ЭО-5122.01.02.033		Кольцо
11	5721.3526		Подшипник
12	8752.1.160.190		Манжета
13	00-5122.01.02.019-1		Стакан
14	ЭО-5122.01.02.011		Втулка
15	ЭО-5122.01.02.027		Прокладка
16	ЭО-5122.01.02.200		Крышка
17	041.30.1,5		Пробка
18	088.30		Прокладка
19	397.6,3.60		Шплинт
20	5918.2.30		Гайка
21	ЭО-5122.01.02.032		Уплотнитель
22	ЭО-5122.01.02.022		Палец
23	ЭО-5122.01.18.000-2		Редуктор левый
23	ЭО-5122.01.17.000-2		Редуктор правый
24	6402.27		Шайба
25	ЭО-5122.01.02.025-2		Болт
26	3882.1,6		Проволока L =400 мм
27	11371.12		Шайба
28	ЭО-5122.03.00.003		Болт
29	ЭО-5122.03.00.012		Фиксатор
30	ЭО-5122.01.02.005		Крышка
31	7798.10.25		Болт
32	6402.10		Шайба
33	ЭО-5122.01.02.006		Прокладка
34	ЭО-5122.01.02.003		Колесо
35	ЭО-5122.01.02.004-1		Втулка
36	ЭО-5122.01.02.007		Сектор
37	5721.3626		Подшипник
38	ЭО-5122.01.02.014		Втулка
39	ЭО-5122.01.02.028		Прокладка
40	ЭО-5122.01.02.029-1		Крышка
41	6402.16		Шайба
42	7798.16.35		Болт
43	ЭО-5122.01.02.013		Кольцо
44	ЭО-5123.01.02.035		Колесо ведущее

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
