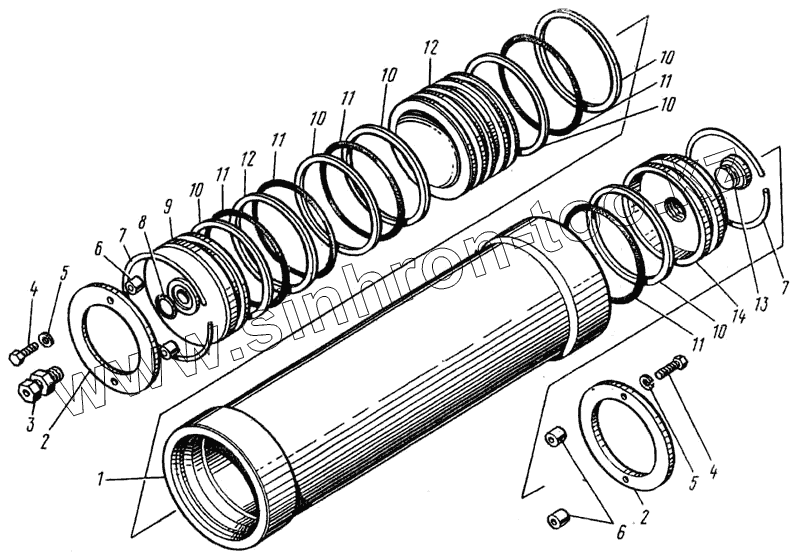

Каталог запасных частей к технике: ВЭКС ЭО-5124. Пневмогидроаккумулятор

Тип техники

Марка

Модель

Схема

1

2

2

3

4

4

4

5

5

6

6

7

7

8

9

10

10

10

10

10

10

11

11

11

11

11

12

12

13

14

Позиция на иллюстрации	Заводской номер детали		Название детали
1	АРХ-16/320.011		Гильза
2	АРХ-16/320.008		Фланец
3	АР-0,4/320.020		Пневмоклапан
4	7798.10.40		Болт
5	6402.10		Шайба
6	АРХ-16/320.016		Втулка
7	АРХ-16/320.006		Кольцо
8	18829.014.018.25		Кольцо
9	АРХ-16/320.007		Крышка
10	К11.063-17		Кольцо защитное I-180
11	18829.170.180.58		Кольцо
12	АРХ-16/320.050		Поршень
13	22241.42.2		Пробка
14	АРХ-16/320.013		Крышка

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
