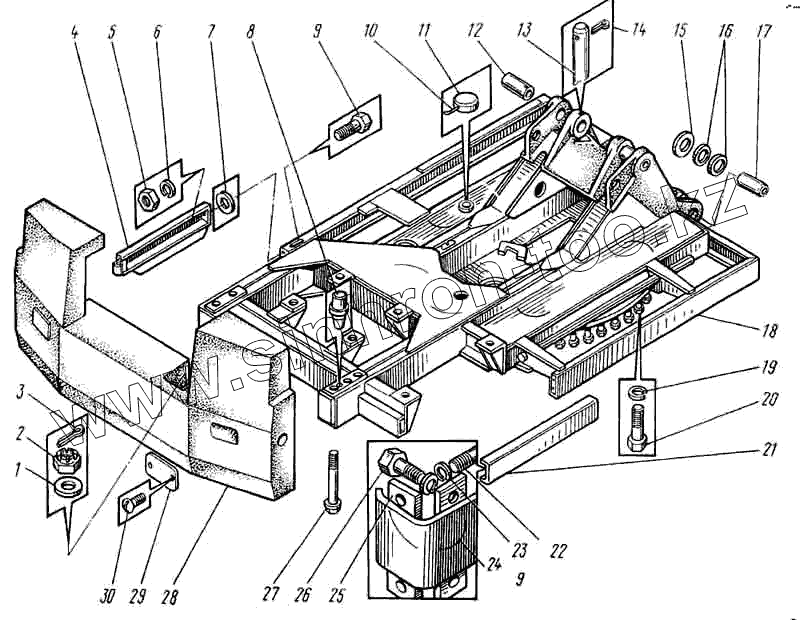

Каталог запасных частей к технике: ВЭКС ЭО-5124. Платформа поворотная
1
2
3
4
5
6
7
8
9
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 035.40.2,5 | Шайба | |
| 2 | 5918.2.42 | Гайка | |
| 3 | 397.8.80 | Шплинт | |
| 4 | ЭО-5122.02.00.400-4 | Балка левая | |
| 5 | 5915.12 | Гайка | |
| 6 | 6402.12 | Шайба | |
| 7 | 11371.12 | Шайба | |
| 8 | ЭО-5122.02.00.013-2 | Штифт | |
| 9 | 7798.12.35 | Болт | |
| 10 | 3282.3 | Проволока L =130 мм | |
| 11 | ЭО-5122.02.00.019 | Крышка | |
| 12 | ЭО-5122.02.00.006-1 | Палец | |
| 13 | ЭО-5122.02.00.008-2 | Палец | |
| 14 | 397.8.50 | Шплинт | |
| 15 | ЭО-5122.13.00.033 | Шайба | |
| 16 | ЭО-5122.02.00.009 | Втулка | |
| 17 | ЭО-5122.02.00.007-3 | Палец | |
| 18 | ЭО-5122.02.01.000-5 | Платформа | |
| 19 | 6402.27 | Шайба | |
| 20 | 102А-0-4А | Болт | |
| 21 | ЭО-5122.02.00.500-1 | Балка правая | |
| 22 | 7798.16.45 | Болт | |
| 23 | 6402.16 | Шайба | |
| 24 | ЭО-5122.02.00.023 | Уголок | |
| 25 | ЭО-5122.02.00.022 | Полоса | |
| 26 | 7798.16.40 | Болт | |
| 27 | ЭО-5122.02.00.011-2 | Болт | |
| 28 | ЭО-5122.02.00.300-2 | Противовес | |
| 29 | ЭО-5122.02.00.004-2 | Крышка | |
| 30 | 17473.10.20 | Винт |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
