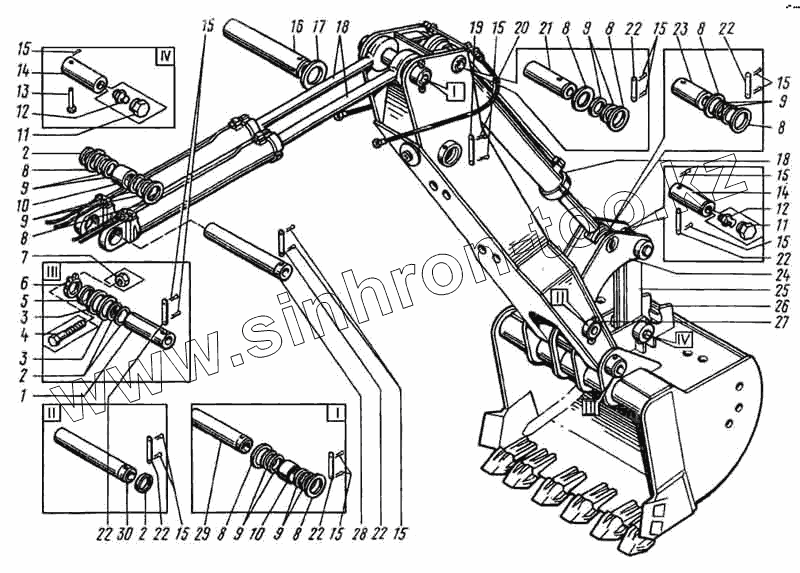

Каталог запасных частей к технике: ВЭКС ЭО-5124. Оборудование обратная лопата и моноблочной стреле
1
2
2
2
3
3
4
5
6
6
6
6
6
6
6
6
6
7
9
9
9
9
9
9
10
10
11
11
12
12
13
14
14
15
15
15
15
15
15
15
15
15
15
16
17
18
18
19
20
21
22
22
22
22
22
22
22
23
24
25
26
27
28
29
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | ЭО-5124.59.00.011 | Ось | |
| 2 | ЭО-5122.13.00.033 | Шайба | |
| 3 | ЭО-5124.59.00.009-1 | Кольцо | |
| 4 | 7798.8.60 | Болт | |
| 5 | ЭО-5124.59.00.012-1 | Кольцо | |
| 6 | 102.165 | Хомут | |
| 6 | ЭО-5122.13.00.017 | Шайба | |
| 7 | 5915.8 | Гайка | |
| 9 | ЭО-5122.02.00.009 | Втулка | |
| 10 | ЭО-5124.59.00.013 | Втулка | |
| 11 | 041.30.1,5 | Пробка | |
| 12 | 19853.1.3 | Масленка | |
| 13 | ЭО-5124.59.00.008 | Палец | |
| 14 | ЭО-5124.59.00.006 | Ось | |
| 15 | 397.8.50 | Шплинт | |
| 16 | ЭО-5124.59.00.004 | Ось | |
| 17 | ЭО-6121.13.00.021 | Шайба | |
| 18 | ЭО-5124.13.13.000 | Гидроцилиндр | |
| 19 | ЭО-6121.13.00.015 | Палец | |
| 20 | ЭО-5124.59.05.000 | Трубопроводы рабочего оборудования | |
| 21 | ЭО-5124.59.00.003 | Ось | |
| 22 | ЭО-5122.02.00.008-2 | Палец | |
| 23 | ЭО-5124.59.00.007 | Ось | |
| 24 | ЭО-5124.59.04.000 | Рычаг | |
| 25 | ЭО-5124.59.10.000 | Тяга | |
| 26 | ЭО-5124.59.03.000 | Ковш обратной лопаты емкостью 1,6 м3 | |
| 27 | ЭО-5124.59.01.000 | Рукоять обратной лопаты | |
| 28 | ЭО-5124.59.00.001 | Ось | |
| 29 | ЭО-5124.59.00.002 | Ось | |
| 30 | ЭО-5124.59.00.005 | Ось |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
