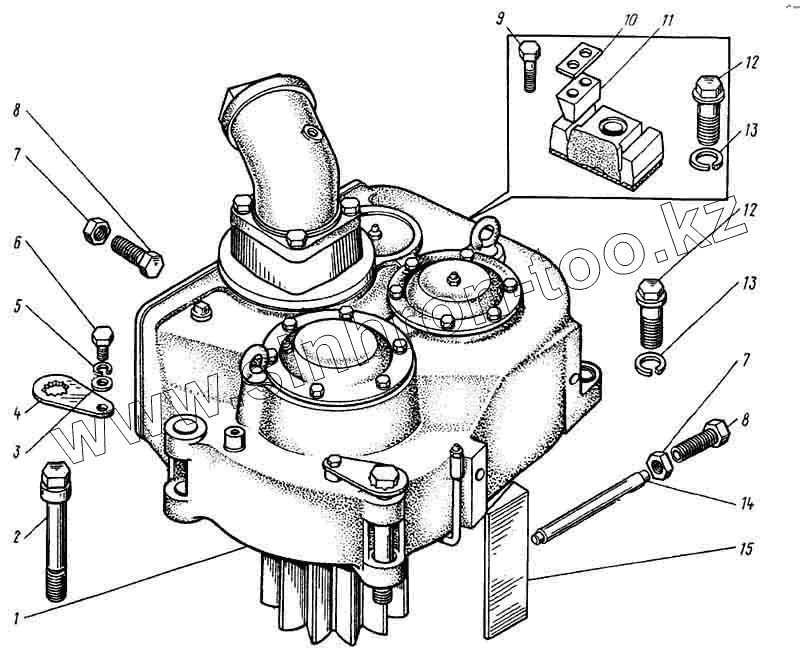

Каталог запасных частей к технике: ВЭКС ЭО-5124. Механизм поворота

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

7

8

8

9

10

11

12

12

13

13

14

15

Позиция на иллюстрации	Заводской номер детали		Название детали
1	ЭО-5122.03.02.000-2		Редуктор
2	ЭО-5122.03.00.003		Болт
3	11371,12		Шайба
4	ЭО-5122.03.00.012		Фиксатор
5	6402.12		Шайба
6	7798.12.30		Болт
7	5916.24		Гайка
8	ЭО-5122.03.00.008		Болт
9	7798.16.70		Болт
10	ЭО-5122.03.00.007		Планка закрепительная
11	ЭО-5122.03.00.005		Клин
12	ЭО-5122.01.02.025-2		Болт
13	6402.27		Шайба
14	ЭО-5122.03.00.011		Толкатель
15	ЭО-5122.03.00.009-1		Клин

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
