Каталог запасных частей к технике: ВЭКС ЭО-5124. Гидроцилиндр

Тип техники

Марка

Модель

Схема

1

2

2

3

3

4

5

6

7

8

9

10

11

12

13

14

15

16

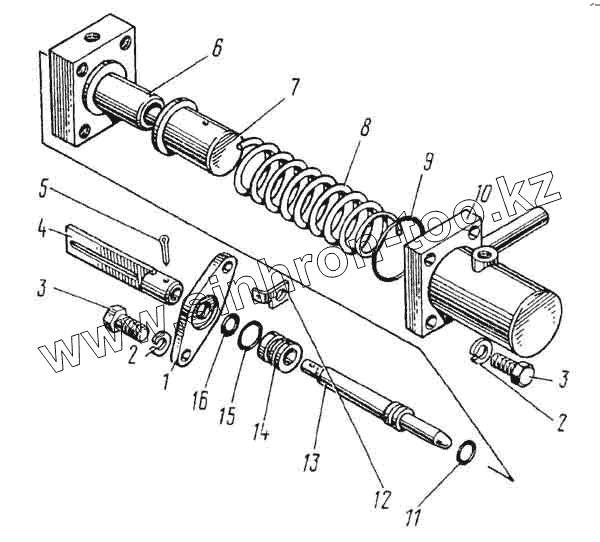

Позиция на иллюстрации	Заводской номер детали		Название детали
1	ЭО-5124.11.06.704		Крышка
2	6402.10		Шайба
3	7798.10.30		Болт
4	ЭО-5124.11.06.740		Вилка
5	397.3,2.25		Шплинт
6	ЭО-5124.11.06.710		Корпус
7	ЭО-5124.11.06.720		Стакан
8	00-5124.11.06.703		Пружина
9	9833.065.070.30		Кольцо
10	ЭО-5124.11.06.730		Корпус
11	9833.016.020.25		Кольцо
12	ЭО-5124.11.06.705		Скоба
13	ЭО-5124.11.06.701		Поршень
14	ЭО-5124.11.06.702		Втулка
15	9833.020.025.30		Кольцо
16	9833.014.018.25		Кольцо

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
