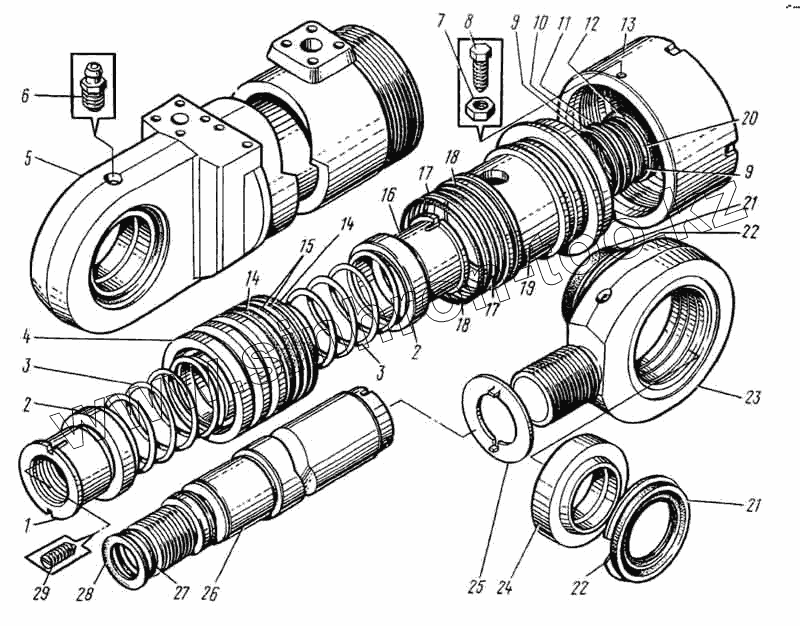

Каталог запасных частей к технике: ВЭКС ЭО-5124. Гидроцилиндр
1
2
2
3
3
4
5
6
7
8
9
9
10
11
12
13
14
14
15
16
17
17
18
18
19
20
21
21
22
22
23
24
25
26
27
28
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | ЭО-5124.13.13.005 | Гайка | |
| 2 | ЭО-5124.13.13.003 | Втулка | |
| 3 | ЭО-5124.13.13.004 | Пружина | |
| 4 | ЭО-5124.06.05.500 | Поршень | |
| 5 | ЭО-5124.13.13.100 | Цилиндр | |
| 6 | 19853.1.3 | Масленка | |
| 7 | 5915.10 | Гайка | |
| 8 | ЭО-5122.06.05.014 | Винт | |
| 9 | 9833.100.110.58 | Кольцо | |
| 10 | 14896.120.100 | Манжета | |
| 11 | ЭО-5124.06.05.007 | Кольцо | |
| 12 | ЭО-5124.06.05.600 | Грязесъемник | |
| 13 | ЭО-5124.06.06.005 | Гайка | |
| 14 | 14896.160.140 | Манжета | |
| 15 | 115.1.160 | Кольцо защитное | |
| 16 | ЭО-5124.13.13.002 | Втулка | |
| 17 | 114.150.160 | Кольцо | |
| 18 | 9833.150.160.58 | Кольцо | |
| 19 | ЭО-5124.06.05.400 | Втулка | |
| 20 | 114.100.110 | Кольцо | |
| 21 | 8752.1.120Л50 | Манжета | |
| 22 | 108.9.2В.150 | Кольцо | |
| 23 | ЭО-5124.06.05.004 | Проушина | |
| 24 | 9ШС 110К | Подшипник. | |
| 25 | ЭО-5124.06.05.006 | Шайба | |
| 26 | ЭО-5124.13.13.001 | Шток | |
| 27 | 9833.070.080.58 | Кольцо | |
| 28 | 114.70.80 | Кольцо | |
| 29 | 1477.10.12 | Винт |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
