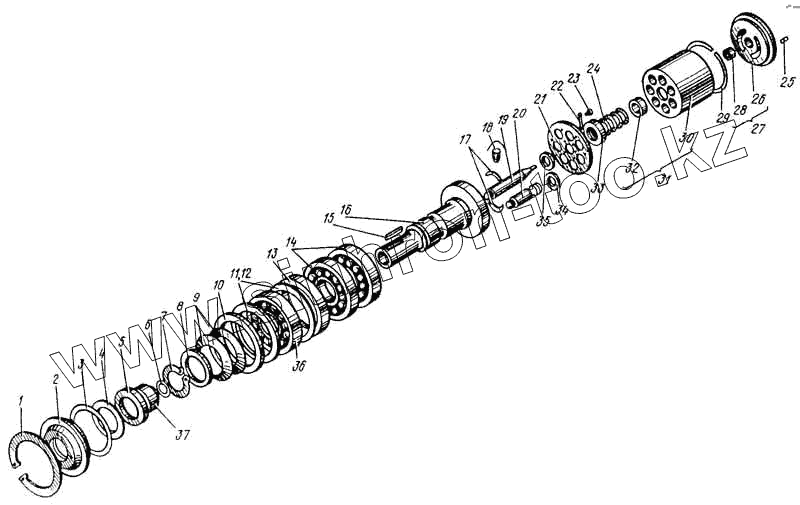

Каталог запасных частей к технике: ВЭКС ЭО-5122. Узел качающий
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1031-2/200.32.09.00 | 1031-2/200.32.09.00 | Узел качающий | |
| 1 | 83422 | Кольцо стопорное 160х4 | |
| 2 | 100124/200.32.02.00 | Крышка | |
| 3 | 850085-2 | Кольцо уплотнительное Н2-160х150-4 | |
| 4 | 100122/200.32.02.00 | Кольцо упорное | |
| 5 | 850091-2 | Манжета 1-60х85-1 | |
| 6 | 850084 | Кольцо У-55х50-4 | |
| 7 | 83369 | Кольцо стопорное 75х2,5 | |
| 8 | 6737/200.32.08.00 | Втулка пружины | |
| 9 | 6730/200.32.08.00 | Пружина тарельчатая | |
| 10 | 6743/200.32.08.00 | Кольцо распорное | |
| 11 | 84595 | Прокладка 134х160х0,1 | |
| 12 | 84943 | Прокладка 134х160х0,3 | |
| 13 | 6744/200.32.08.00 | Втулка распорная | |
| 14 | 461113172 | Подшипник № 6-466315Л | |
| 15 | 850078 | Шпонка 16х10х80 | |
| 16 | 4253/200.32.02.03 | Вал | |
| 17 | 3162/103.32.03 .01 | Кольцо | |
| 18 | 55210/200.32.08.00 | Штифт | |
| 19 | 60489/200.32.10.00 | Шип центральный | |
| 20 | 60483/200.32.10.00 | Поршень с шатуном | |
| 21 | 60910/200.32/10.00 | Пластина прижимная | |
| 22 | 60943/200.32.10.01 | Шайба стопорная | |
| 23 | 60914/200.32.10.01 | Винт | |
| 24 | 1057/103 .32.03.01 | Пружина тарельчатая | |
| 25 | 850079 | Штифт 12Гх28 | |
| 26 | 1033/200.32.08.00 | Распределитель | |
| 27 | 100126/200.32.08.00 | Распределитель в сборе | |
| 28 | 1381/200.32.01.00 | Втулка | |
| 29 | 1034/200.32.08.00 | Кольцо пружинное | |
| 30 | 59503/200.32.02.00 | Блок цилиндров | |
| 31 | 100127/200.32.02.00 | Блок цилиндров в сборе | |
| 32 | 7037/200.32.08.00 | Втулка | |
| 33 | 1032/200.32.08.00 | Втулка пружины | |
| 34 | 60901/200.32.10.00 | Вкладыш | |
| 35 | 60902/200.32.10.00 | Вкладыш центральный | |
| 36 | 461113051 | Подшипник №0-315 | |
| 37 | 100125-2/200.32 .02.00 | Втулка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
