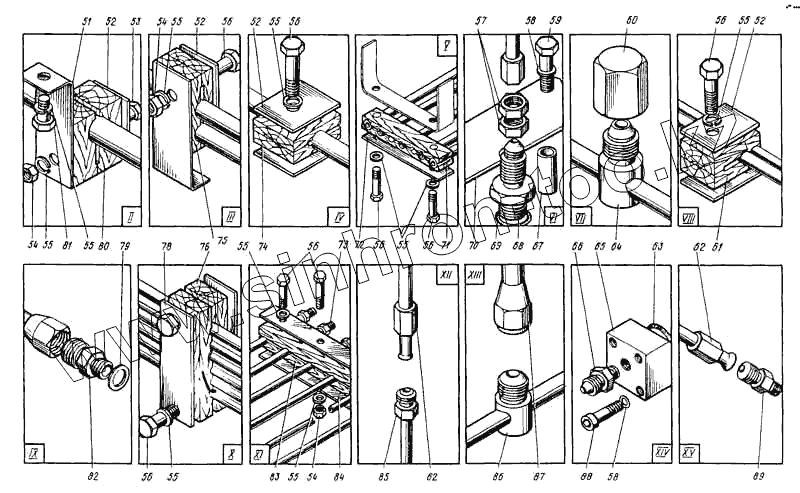

Каталог запасных частей к технике: ВЭКС ЭО-5122. Трубопроводы управления на платформе
51
52
52
52
52
53
54
54
54
55
55
55
55
55
55
55
55
55
56
56
56
56
56
56
56
57
58
58
59
60
61
62
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
78
79
81
82
83
84
85
86
87
88
89
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| ЭО-5122.05.25.000-2 | ЭО-5122.05.25.000-2 | Трубопроводы управления на платформе | |
| 1 | 077-14 | Штуцер | |
| 2 | 087-М30х2 | Гайка | |
| 3 | 086-14 | Ниппель | |
| 4 | ЭО-5122.05.25.103 | Трубка L=1100 мм | |
| 5 | 640.20.00.000 | Пневмогидроаккумулятор 64020 А | |
| 6 | ЭО-5122.05.25.099 | Трубка L=700 мм | |
| 7 | Г51-23 | Обратный клапан | |
| 8 | ЭО-5122.05.25.089 | Трубка L=100 мм | |
| 9 | ЭО-5122.05.25.039 | Трубка L=500 мм | |
| 10 | ЭО-5122.05.25.038 | Трубка L=200 мм | |
| 11 | БГ54-23 | Золотник напорный | |
| 12 | Г52-23 | Клапан предохранительный | |
| 13 | ЭО-5122.05.25.047 | Трубка L=1200 мм | |
| 14 | ЭО-5122.02.25.098 | Трубка L=100 мм | |
| 15 | ЭО-5122.05.25.045 | Трубка L=1500 мм | |
| 16 | ЭО-5122.05.25.046 | Трубка L=1500 мм | |
| 17 | ЭО-5122.05.25.713 | Штуцер тройниковый | |
| 18 | ЭО-5122.05.25.112 | Трубка L=100 мм | |
| 19 | ЭО-5122.05.25.113 | Трубка L=200 мм | |
| 20 | ЭО-5122.05.25.043 | Трубка L=1000 мм | |
| 21 | ЭО-5122.05.25.053 | Трубка L=350 мм | |
| 22 | ЭО-5122.05.25.052 | Трубка L=400 мм | |
| 23 | ЭО-5122.05.25.051 | Трубка L=500 мм | |
| 24 | ЭО-5122.05.25.044 | Трубка L=1200 мм | |
| 25 | ЭО-5122.05.25.101 | Трубка L=550 мм | |
| 26 | ЭО-5122.05.25.102 | Трубка L=600 мм | |
| 27 | ЭО-5122.05.25.104 | Трубка L=1200 мм | |
| 28 | ЭО-5122.05.25.059 | Трубка L=1500 мм | |
| 29 | ЭО-5122.05.25.105 | Трубка L=12000 мм | |
| 30 | 007-21-22 | Колодка | |
| 30 | ЭО-5122.05.25.106 | Трубка L=1250 мм | |
| 31 | ЭО-5122.05.25.107 | Трубка L=1250 мм | |
| 32 | ЭО-5122.05.25.108 | Трубка L=1300 мм | |
| 33 | ЭО-5122.05.25.109 | Трубка L=1300 мм | |
| 34 | ЭО-5122.05.25.111 | Трубка L=1300 мм | |
| 35 | ЭО-5122.05.25.078 | Трубка L=200 мм | |
| 36 | ЭО-5122.05.25.122 | Штуцер | |
| 37 | ЭО-5122.05.25.079 | Трубка L=650 мм | |
| 38 | ЭО-5122.05.25.077 | Трубка L=600 мм | |
| 39 | ЭО-5122.05.25.076 | Трубка L=1500 мм | |
| 40 | ЭО-5122.05.25.074 | Трубка L=650 мм | |
| 41 | ЭО-5122.05.25.075 | Трубка L=600 ми | |
| 42 | ЭО-5122.05.25.092 | Трубка L=1300 мм | |
| 43 | ЭО-5122.05.25.088 | Трубка L=1500 мм | |
| 44 | ЭО-5122.05.23.010 | Рукав | |
| 45 | ЭО-5122.05.25.094 | Трубка L=1200 мм | |
| 46 | ЭО-5122.05.25.095 | Трубка L=1000 мм | |
| 47 | ЭО-5122.05.25.017 | Переходник | |
| 48 | ЭО-5122.05.25.031 | Трубка L=1200 мм | |
| 49 | ЭО-5122.05.25.096 | Трубка L=800 мм | |
| 50 | ЭО-5122.05.25.097 | Трубка L=1500 мм | |
| 51 | ЭО-5122.05.25.016 | Кронштейн | |
| 52 | 017-11-60 | Накладка | |
| 53 | БНТ-М10х70 | Болт | |
| 54 | ГШ-М10 | Гайка | |
| 55 | ШП-10 | Шайба | |
| 56 | БНТ-М10х50 | Болт | |
| 57 | ГШН-М20 | Гайка | |
| 58 | ШП-12 | Шайба | |
| 59 | БНТ-М12х80 | Болт | |
| 60 | 109-5-110 | Заглушка | |
| 61 | 007-22-10 | Колодка | |
| 62 | 109-5-6 | Гайка соединительная | |
| 63 | КРУ-032-038-36-2-2 | Кольцо | |
| 64 | ЭО-5122.05.25.702 | Тройник | |
| 65 | ЭО-5122.05.25.011 | Фланец | |
| 66 | ЭО-5122.05.25.014 | Штуцер | |
| 67 | ЭО-5122.05.25.093 | Трубка L=60 мм | |
| 68 | ЭО-5122.05.25.008 | Штуцер | |
| 69 | КРУ-024-030-36-2-2 | Кольцо | |
| 70 | ЭО-5122.05.25.009 | Фланец | |
| 71 | ЭО-5122.04.17.001 | Колодка | |
| 72 | ЭО-5122.04.17.002 | Накладка | |
| 73 | 081-6 | Штуцер | |
| 74 | 007-21-17 | Колодка | |
| 75 | 007-22-17 | Колодка | |
| 76 | ЭО-5122.05.25.021 | Колодка | |
| 78 | ЭО-5122.05.25.022 | Накладка | |
| 79 | 088-18 | Прокладка | |
| 81 | БНТ-М10х20 | Болт | |
| 82 | ЭО-5122.05.25.012 | Штуцер | |
| 83 | ЭО-5122.05.25.023 | Колодка | |
| 84 | ЭО-5122.05.25.024 | Накладка | |
| 85 | ЭО-5122.05.25.512 | Штуцер | |
| 86 | ЭО-5122.05.25.663 | Штуцер тройниковый | |
| 87 | 109-5-7 | Гайка соединительная | |
| 88 | ВЦШ-М12х45 | Винт | |
| 89 | ЭО-5122.05.25.013 | Штуцер К1/4 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
