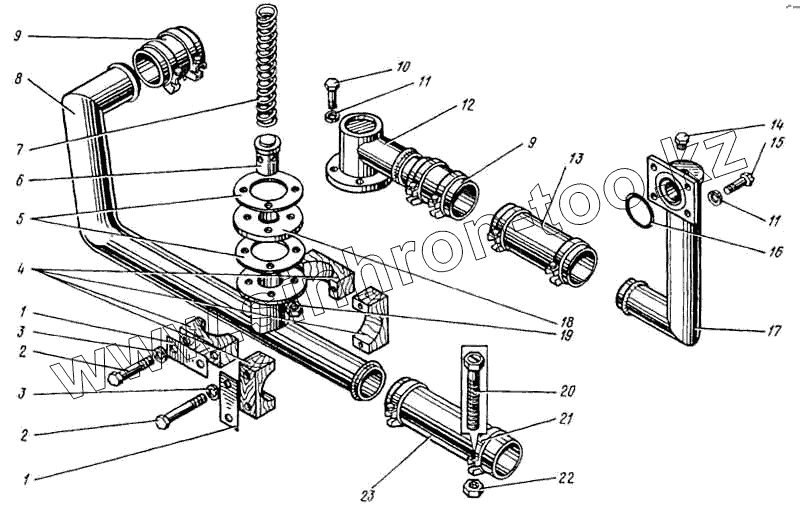

Каталог запасных частей к технике: ВЭКС ЭО-5122. Трубопроводы сливные
1
1
2
2
3
3
4
5
6
7
8
9
9
10
11
11
12
13
14
15
16
17
18
19
20
21
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| ЭО-5122.09.41.000 | ЭО-5122.09.41.000 | Трубопроводы сливные | |
| 1 | ЭО-5122.09.41.007 | Накладка | |
| 2 | БНТ-М12х110 | Болт | |
| 3 | ШП-12 | Шайба | |
| 4 | ЭО-5122.09.41.006 | Колодка | |
| 5 | ЭО-5122.09.41.004 | Прокладка | |
| 6 | ЭО-5122.09.41.002 | Клапан | |
| 7 | ЭО-5122.09.41.008 | Пружина | |
| 8 | ЭО-5122.09.41.100 | Труба | |
| 9 | ЭО-5122.09.41.005 | Рукав L=160 мм | |
| 10 | БНТ-М10х45 | Болт | |
| 11 | ШП-10 | Шайба | |
| 12 | ЭО-5122.09.41.300 | Корпус | |
| 13 | ЭО-5122.09.41.012 | Рукав L=200 мм | |
| 14 | ПКШ-1/2" | Пробка | |
| 15 | БНТ-М10х35 | Болт | |
| 16 | КРУ-070-080-58-2-2 | Кольцо | |
| 17 | ЭО-5122.09.41.400 | Труба | |
| 18 | ЭО-5122.09.41.003 | Фланец | |
| 19 | ГШ-М10 | Гайка | |
| 20 | 102418х60 | Болт | |
| 21 | 102-90 | Хомут | |
| 22 | 102-М8 | Гайка | |
| 23 | ЭО-5122.09.41.013 | Рукав 6(I) 16-65-86-У L=300 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
