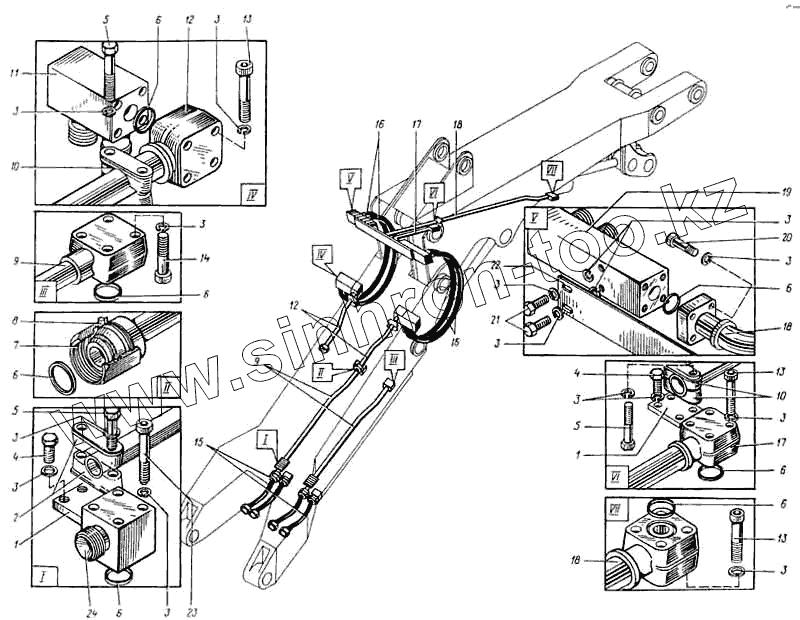

Каталог запасных частей к технике: ВЭКС ЭО-5122. Трубопроводы рабочего оборудования прямая лопата
1
1
2
3
3
3
3
3
3
3
3
3
3
3
3
3
4
4
5
5
5
6
6
6
6
6
6
6
7
8
9
9
10
10
11
12
12
13
13
13
14
15
16
16
17
17
18
18
18
19
20
21
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| ЭО-5122.13.15.000-2 | ЭО-5122.13.15.000-2 | Трубопроводы рабочего оборудования | |
| 1 | ЭО-5122.13.15.006 | Планка | |
| 2 | ЭО-5122.13.15.007-1 | Колодка | |
| 3 | ШП-12 | Шайба | |
| 4 | БНТ-М12х30 | Болт М12х30 | |
| 5 | БНТ-М12х80 | Болт | |
| 6 | КРУ-032-038-36-2-2 | Кольцо | |
| 7 | ЭО-5122.13.15.226 | Гайка | |
| 8 | ЭО-5122.13.15.227 | Шрифт | |
| 9 | ЭО-5122.13.15.080 | Труба | |
| 10 | ЭО-5122.06.07.008-1 | Колодка | |
| 11 | ЭО-5122.13.15.290 | Фланец | |
| 12 | ЭО-5122.13.15.220 | Труба | |
| 13 | ВЦШ-М12х80 | Винт | |
| 14 | ВЦШ-М12х65 | Винт | |
| 15 | РБД25х650-250У | Рукав высокого давления | |
| 16 | РВД25х1650-250У | Рукав высокого давления | |
| 17 | ЭО-5122.13.15.210-1 | Труба | |
| 18 | ЭО-5122.13.15.200-1 | Труба | |
| 19 | ЭО-5122.13.15.280 | Фланец | |
| 20 | ВЦШ-М12х45 | Винт | |
| 21 | БНТ-М12х35 | Болт | |
| 22 | ЭО-5122.13.15.022-1 | Планка | |
| 23 | ВЦШ-М12х90 | Винт | |
| 24 | ЭО-5122.13.15.005 | Фланец |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
