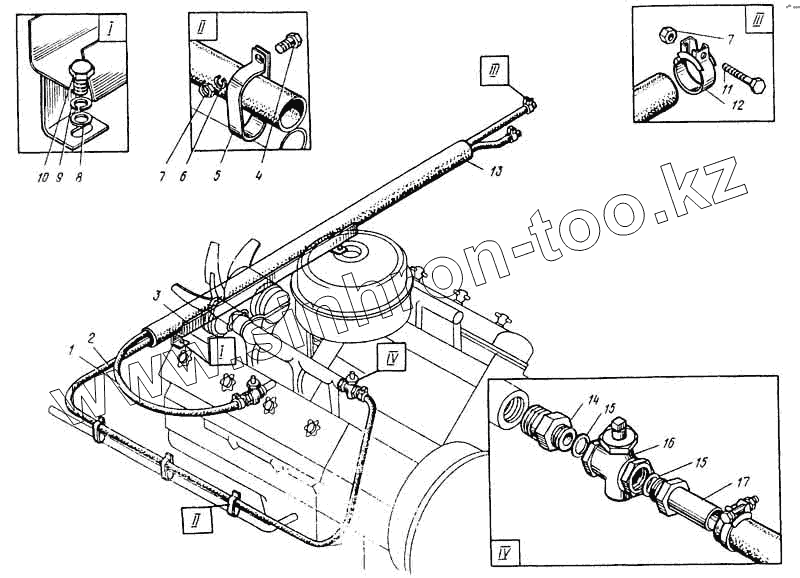

Каталог запасных частей к технике: ВЭКС ЭО-5122. Трубопроводы отопителя

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

7

8

9

10

11

12

13

14

15

15

16

17

Позиция на иллюстрации	Заводской номер детали		Название детали
ЭО-5122.11.28.000	ЭО-5122.11.28.000		Трубопроводы отопителя
1	ЭО-5122.11.08.002		Рукав диаметр 20, L=3100 мм
2	ЭО-5122.11.28.003		Рукав диаметр 20, L=4200 мм
3	ЭО-5122.11.28.010		Кронштейн
4	БНТ-М6х16		Болт
5	101-28-28		Хомут
6	ШП-6		Шайба
7	ГШ-М6		Гайка
8	ШЧ-10		Шайба
9	ШП-10		Шайба
10	БНТ-М10х20		Болт
11	102-М6х40		Болт
12	102-33		Хомут
13	ЭО-5122.11.28.004		Рукав диаметр 65, L=1800 мм
14	ЭО-5122.11.28.001		Штуцер
15	088-22		Прокладка
16	270466-15-10		Кран муфтовый
17	ЭО-5122.11.28.020		Переходник

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
