Каталог запасных частей к технике: ВЭКС ЭО-5122. Трубопроводы на платформе
1
2
3
4
5
5
6
6
6
6
7
8
8
8
9
9
10
11
12
12
13
13
14
15
16
17
18
19
20
21
22
23
24
25
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|

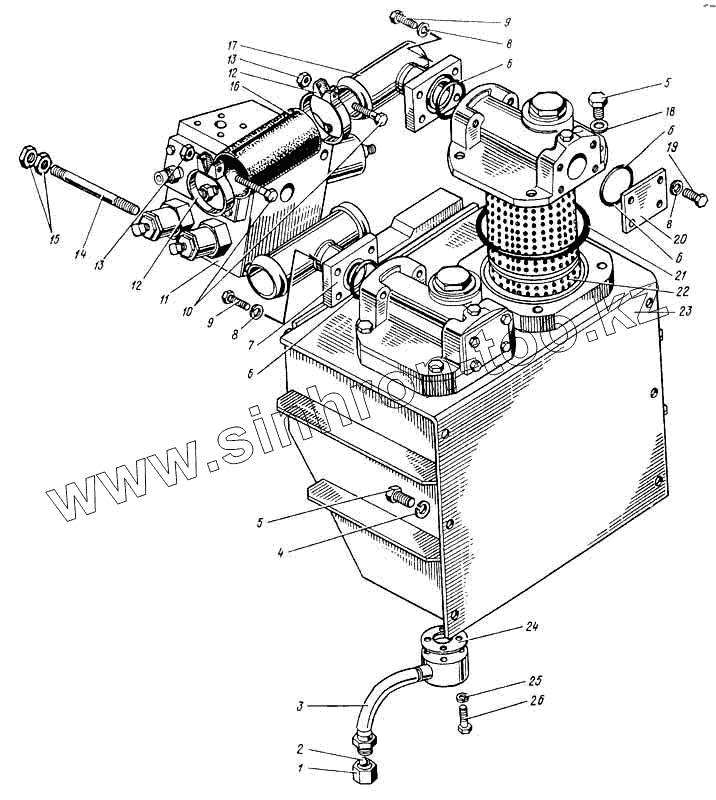

| ЭО-5122.09.33.000 | ЭО-5122.09.33.000 | Установка фильтров | |
| 1 | 109-6-31 | Гайка специальная | |
| 2 | БУ 23,813 мм Р | Шарик | |
| 3 | ЭО-5122.09.33.080 | Патрубок | |
| 4 | ШП-16 | Шайба | |
| 5 | БНТ-М16х30 | Болт | |
| 6 | КРУ-063-068-30-2-3 | Кольцо | |
| 7 | ЭО-5122.09.33.030-1 | Патрубок | |
| 8 | ШП-12 | Шайба | |
| 9 | БНТ-М12х35 | Болт | |
| 10 | 102-М8х60 | Болт | |
| 11 | ЭО-5122.09.06.000-2 | Гидроаппарат регулирующий | |
| 12 | 102-90 | Хомут | |
| 13 | ГШ-М8 | Гайка | |
| 14 | ШПН-М16х200(20/44) | Шпилька | |
| 15 | ГШН-М16 | Гайка | |
| 16 | Б(1)-16-63-86-У | Рукав | |
| 17 | ЭО-5122.09.33.050-1 | Патрубок | |
| 18 | ШЧ-16 | Шайба | |
| 19 | БНТ-М12х30 | Болт М12х30 | |
| 20 | ЭО-5122.09.33.001 | Крышка | |
| 21 | КРУ-185-190-36-2-3 | Кольцо | |
| 22 | 1.1.50-25 | Фильтр | |
| 23 | ЭО-5122.09.33.010 | Бак фильтров | |
| 24 | ЭО-5122.09.33.002 | Прокладка | |
| 25 | ШП-10 | Шайба | |
| 26 | БНТ-М10х55 | Болт |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
