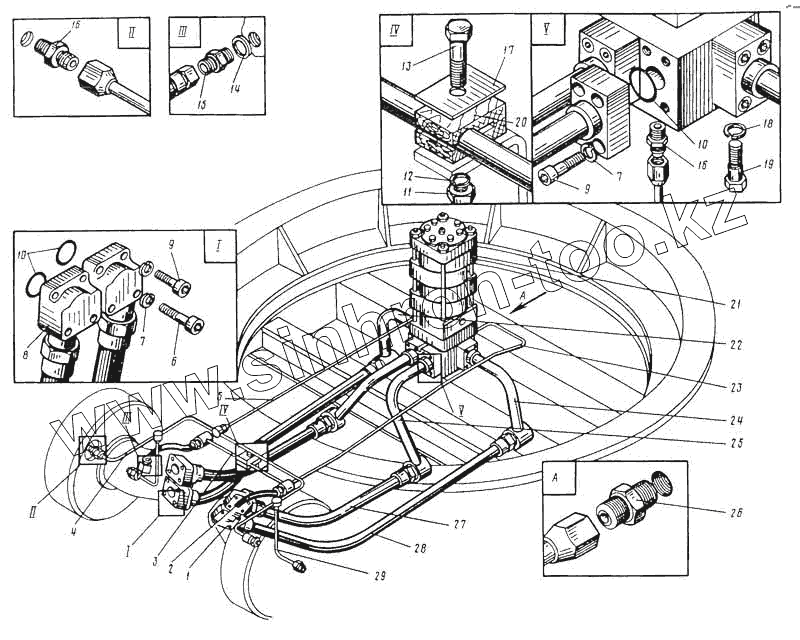

Каталог запасных частей к технике: ВЭКС ЭО-5122. Трубопроводы гусеничной тележки
1
2
3
4
5
6
7
7
8
9
9
10
10
11
12
13
14
15
16
16
17
18
19
20
21
22
23
24
25
26
27
28
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| ЭО-5122.01.16.000-1 | ЭО-5122.01.16.000-1 | Трубопроводы гусеничной тележки | |
| 1 | ЭО-5122.01.16.009 | Фланец | |
| 2 | ЭО-5122.01.16.030 | Рукав | |
| 3 | ЭО-5122.01.16.130 | Трубка | |
| 4 | ЭО-5122.01.16.120 | Трубка | |
| 5 | ЭО-5122.01.16.110 | Трубка | |
| 6 | ВЦШ-М12х65 | Винт | |
| 7 | ШП-12 | Шайба | |
| 8 | ЭО-5122.01.16.008 | Фланец | |
| 9 | ВЦШ-М12х45 | Винт | |
| 10 | КРУ-032-038-36-2-2 | Кольцо | |
| 11 | ГШ-М10 | Гайка | |
| 12 | шп-10 | Шайба | |
| 13 | БНТ-М10х55 | Болт | |
| 14 | 088-24-18 | Прокладка | |
| 15 | ЭО-5122.01.16.011 | Штуцер | |
| 16 | ЭО-5122.05.25.013 | Штуцер К1/4 | |
| 17 | 017-11-60 | Накладка | |
| 18 | ШП-16 | Шайба | |
| 19 | БНТ-М16х50 | Болт | |
| 20 | 007-11-17 | Колодка | |
| 21 | У4760.03.000 | Коллектор | |
| 22 | ЭО-5122.01.16.070-1 | Труба | |
| 23 | ЭО-5122.01.16.140 | Трубка | |
| 24 | ЭО-5122.01.16.080-1 | Труба | |
| 25 | ЭО-5122.01.16.060-1 | Труба | |
| 26 | ЭО-5122.01.16.004 | Штуцер К 3/4" | |
| 27 | РВД25х650-250У | Рукав высокого давления | |
| 28 | РВД25х1000-2 50У | Рукав высокого давления | |
| 29 | ЭО-5122.01.16.100 | Трубка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
